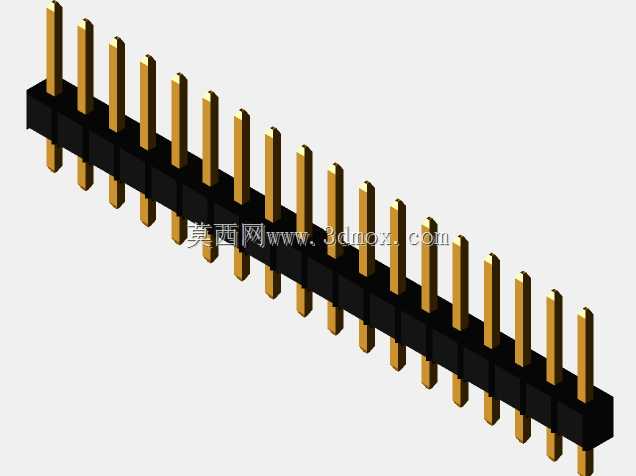

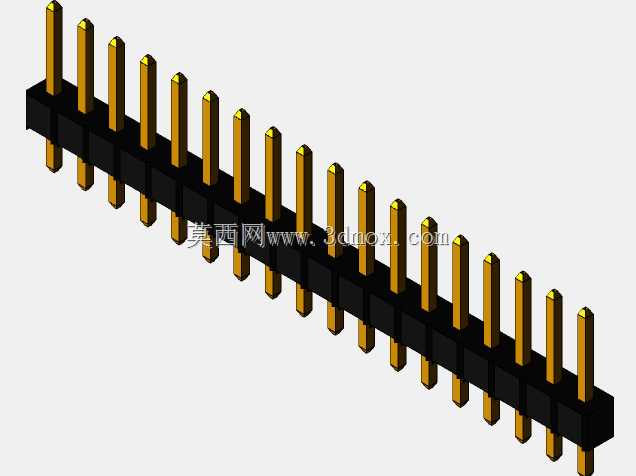

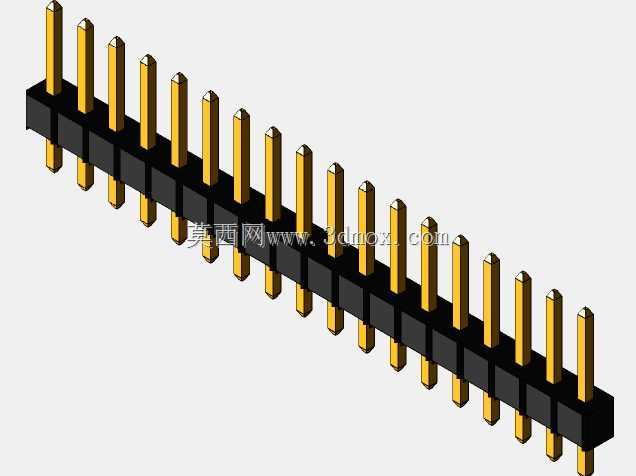

18销2.54mm节距直插排针结构设计

在消费电子、工业控制板卡、嵌入式开发模块的板间互联场景里，直插排针是应用频次极高的板级连接部件，本次设计的18位直插排针，核心针对2.54mm标准网格间距的PCB板卡互联需求开发，适配绝大多数通用开发板、工控IO板、信号转接板的焊接安装要求。从实际选型使用的角度看，这类排针的核心作用是实现两块平行PCB之间的信号与小电流通路连接，相比贴片排针，直插结构的焊接强度更高，抗振动性能更优，适合存在一定机械振动的工业设备内部板卡连接场景，不会因为设备长期运行的微幅振动出现焊盘脱落、接触不良的问题。设计过程中首先锁定了2.54mm的标准节距，这个尺寸是全球通用的板间连接标准间距，能够直接匹配市面上绝大多数排母、杜邦线母座的插接尺寸，不需要额外做定制化的适配结构，降低下游用户的选型适配成本。整体外形尺寸上，本体长度对应18个针位的排布需求，宽度控制在2.54mm，刚好适配单排排针的安装宽度，不会占用PCB板上过多的布线空间，针体总高度8.89mm，其中插入PCB焊接的引脚长度、露出塑高的插接长度做了精准分配，焊接端长度适配常规1.6mm板厚的PCB过孔焊接需求，过孔直径设计匹配0.6mm的标准钻嘴尺寸，焊盘环宽满足常规波峰焊、手工焊的工艺要求，不会出现虚焊、连锡的工艺问题。塑体部分采用黑色耐高温绝缘材质，设计时考虑了波峰焊过程中的高温形变问题，塑体的每个针位都做了独立的定位孔，针体与塑体之间采用过盈压接的固定方式，保证每根插针的垂直度偏差控制在极小范围内，避免插接时出现针位偏移、无法对准排母孔位的问题。插针本身采用黄铜基材表面镀金处理，既保证了足够的导电性能，也提升了接触面的抗氧化能力，长期使用不会因为接触面氧化导致接触电阻升高、信号传输中断的问题。针体的头部做了锥形导向设计，插接时能够顺利导入排母的接触簧片内，降低对位难度，即使是手工插接也能快速完成装配，不会出现针体顶弯的情况。从安装边界来看，这款排针在PCB上的占用区域为长45.72mm、宽2.54mm的矩形区域，布线时需要在这个区域外侧预留至少1mm的安全间距，避免走线与焊盘过近导致焊接时出现短路问题，同时排针两侧的塑体挡边高度做了限制，不会和板上其他较高的元器件产生装配干涉，能够适配板卡堆叠时的间距要求。
