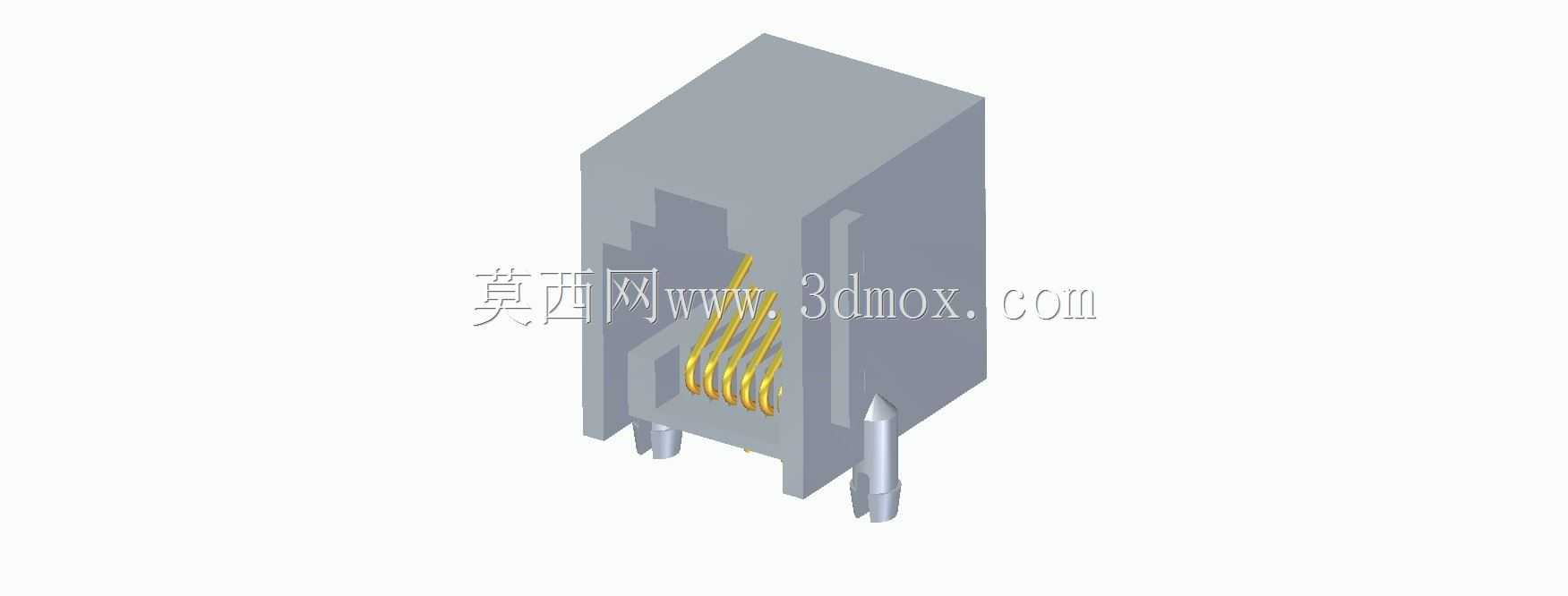

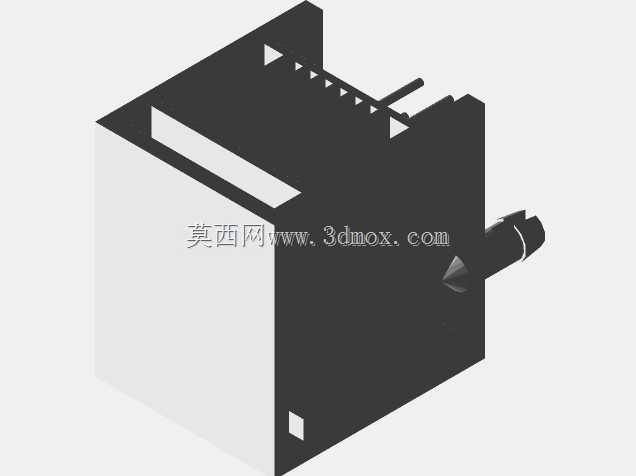

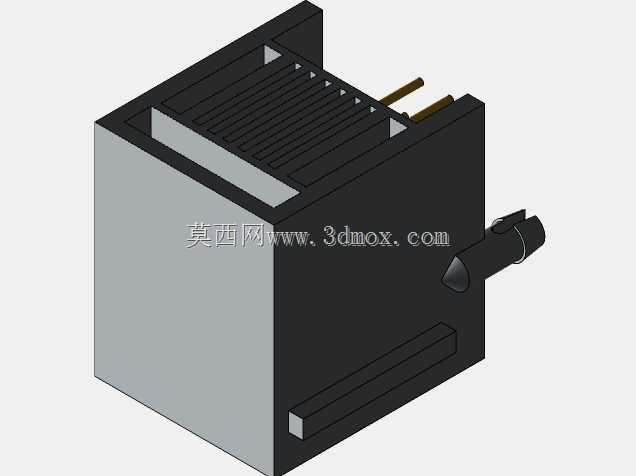

板装低剖面侧入式RJ12电话插孔结构

这款板装低剖面侧入式电话插孔，核心适配PCB板侧装布线场景，在桌面通讯终端、小型程控交换模块、嵌入式工控通讯板卡、老旧话机接口改造等场景中应用广泛，区别于常规直插式RJ接口，侧入式的走线方向能大幅压缩板卡垂直方向的空间占用，尤其适合薄型壳体内部的布线布局。触点采用6P6C规格，接触部分做镀镍镀金处理，能保证反复插拔后的接触可靠性，降低信号传输损耗，避免长期使用后出现接触氧化导致的通讯中断问题。绝缘体选用玻璃填充聚酯UL94V-0材质，兼顾阻燃性能与结构强度，在板卡过波峰焊的高温工况下不会出现形变、翘曲问题，能耐受常规电子组装工艺的温度冲击。设计阶段优先考虑安装边界的适配性，插针间距严格遵循PCB通用布线规范，插针伸出长度适配常规1.6mm板厚的通孔焊接要求，外壳侧面的卡扣结构能在插装后卡入PCB定位孔，避免焊接过程中出现偏移浮高问题。外表面的加强筋结构并非冗余设计，一方面能提升壳体整体抗形变能力，在插拔水晶头时能分散侧向受力，避免壳体开裂；另一方面筋条的排布刚好对应内部触点的固定槽位，能保证每根触点的位置度偏差控制在装配公差范围内，避免插针错位导致的焊接不良。接口内部的导向槽做了倒角导入设计，水晶头插入时能自动导正位置，即使偏斜插入也不会顶弯内部触点，适配现场施工时的盲插操作需求。侧面的弹片卡扣结构与水晶头的卡扣位精准匹配，插入后能提供足够的保持力，避免设备移动、线缆拉扯时出现接口松脱，同时拔插力度控制在合理区间，不会出现拔插过紧损伤板卡焊盘的问题。建模过程中对内部触点的折弯角度、绝缘壳体的壁厚均匀性都做了细节还原，壳体壁厚控制在1.2mm左右，既满足强度要求又不会造成材料浪费，插针的折弯R角符合五金冲压件的工艺要求，不存在建模时的直角折弯等不符合实际加工的结构，能直接用于结构干涉检查、安装位模拟、组装工艺验证等环节，帮助结构工程师在设计阶段提前确认接口周边的预留空间，避免后期开模或组装时出现空间干涉问题。
