橙色Pi4开发板PCB板级结构简化建模

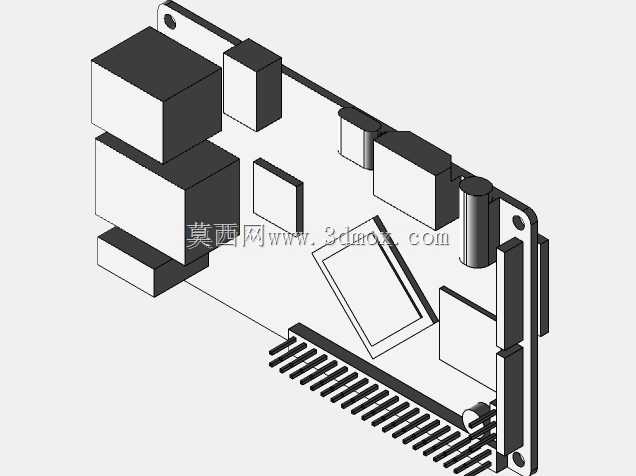

在嵌入式开发配套的结构设计工作中，单板计算机的板级简化建模是外壳定制、整机集成环节绕不开的前置步骤，这款针对橙色Pi4做的PCB简化实体建模，完全围绕外壳构造的实际需求搭建，没有冗余的板上器件细节，能直接导入各类结构设计场景完成适配工作。做这类板卡建模的时候，首先要卡准安装边界的所有硬约束，板体的长宽尺寸、四个安装孔的孔位坐标与孔径、金手指接口的伸出长度与高度公差，还有板边各类外接接口的凸台位置、突出高度，这些参数直接决定了后续外壳开孔、支撑柱定位的精度，一旦出现偏差，开模或者3D打印出来的外壳就会出现装不上、接口对位偏移的问题。建模过程中特意对板上的高器件做了块体简化，没有还原芯片、电容的精细外形，只保留了每个器件的最大外轮廓与高度尺寸，这样做的好处是在做外壳内部空间避让的时候，既能准确预留出足够的装配间隙，又不会因为模型面数过多拖慢整机装配的运算效率，尤其是做散热结构设计的时候，这些块体的顶面高度可以直接作为散热片安装的间隙参考，不用再反复核对实物的器件高度差。从实际应用场景来看，这类简化模型最常用在三个方向：一是定制开发板的专用防护外壳，不管是3D打印的手板外壳还是注塑量产的外壳，都可以直接用这个模型做内腔的干涉检查，提前规避外壳内壁碰到板上高器件的问题；二是把开发板集成到更大的嵌入式整机设备里的时候，这个模型可以直接装入整机装配树，快速定位板卡在整机内部的安装位置，协调和电源模块、散热模块、外接接口面板的位置关系；三是做开发板配套扩展配件的设计，比如散热风扇固定支架、扩展板叠层安装的支撑柱定位，都可以依托这个模型的安装孔位、板体轮廓快速完成结构匹配。建模时特意保留了板边金手指的完整轮廓与安装基准，针对排针类的接插件也做了统一高度的简化处理，没有还原每一根插针的细节，因为在外壳设计环节，只需要知道接插件的整体占用空间和插拔需要预留的操作空间就足够，过细的插针模型反而会在装配检查时产生不必要的干涉误报。板体的厚度按照常规消费级PCB的标准厚度做了统一设置，安装孔的位置公差控制在0.1mm以内，完全能满足常规外壳加工的精度要求，不会出现因为模型误差导致的装配错位问题。和完整的PCB精细模型不同，这个简化实体剔除了所有和结构装配无关的板上线路、丝印细节，所有特征都是服务于结构装配、空间避让的核心需求，对于结构工程师来说，拿来就能用，不需要再花时间清理冗余特征、修正模型公差，能大幅缩短前期结构适配的工作周期。
