30x30规格工业挤压铝型材结构

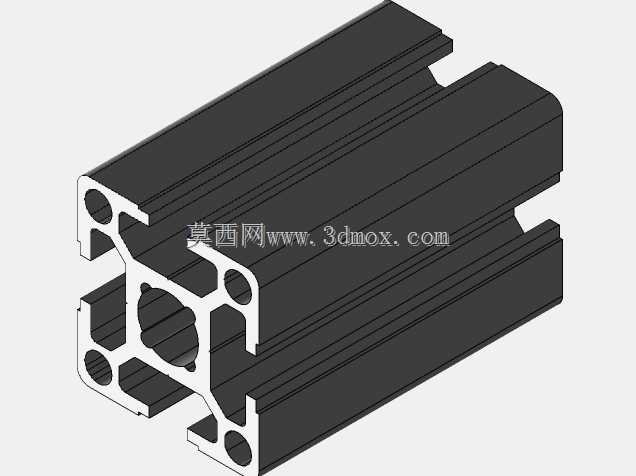

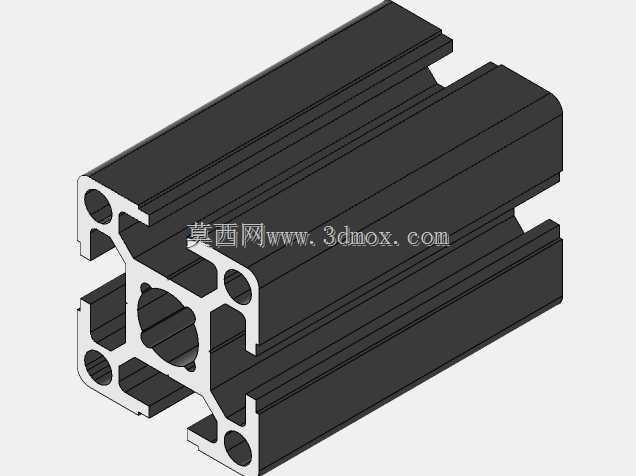

　　在非标自动化设备搭建、小型工作台组装、检测治具框架制作的场景里，30x30规格的挤压铝型材是出镜率极高的基础结构件，这类型材的截面设计完全围绕快速组装、模块化搭建的需求展开，不需要额外做复杂的焊接加工，只需要配套对应的角码、螺栓、端盖等连接件，就能快速拼出符合需求的框架结构，相比传统的方管焊接框架，铝型材搭建的结构拆装方便，后期调整布局不需要破坏原有构件，表面阳极氧化处理后不需要额外做喷漆防锈，维护成本低很多。这款30x30挤压型材的截面采用了四槽对称设计，四个侧面都预留了标准T型槽道，槽道的尺寸适配通用的T型螺栓，不管是在哪个面安装连接板、传感器支架、门板合页，都不需要在型材上额外打孔，只需要把螺栓头卡入T型槽，

　　滑动到对应位置锁紧螺母就能完成固定，对于经常需要调整安装位置的设备结构来说，这种设计能大幅降低改造成本。型材的中心位置设计了贯通的中心孔，既可以用来穿设设备内部的气管、线缆，让布线更整洁，也可以作为穿装螺杆的通道，实现多根型材的长距离拼接，或者用来安装脚轮、支撑脚的连接螺杆，不需要额外在型材端面做攻丝处理，直接利用中心孔配合内置的连接件就能完成端面部件的固定。截面的四个角位置做了圆弧过渡，既避免了尖锐棱角带来的安装磕碰风险，也能让型材拼接后的框架边角更顺滑，不会刮伤操作人员或者设备外覆的钣金、亚克力门板。型材的壁厚设计兼顾了结构强度和轻量化需求，常规静态承载下，单根一米长度的型材作为水平横梁使用时，配合两端的角码固定，

　　可以承载几十公斤的静态载荷，满足小型设备框架、桌面工作台的承重需求，不会出现明显的下挠变形。在实际选型使用的时候，需要注意安装边界的尺寸控制，这款型材的外轮廓是标准30毫米见方，拼接的时候如果使用外置角码，角码会突出型材表面大概5毫米左右，做整体框架尺寸核算的时候需要把这部分突出量算进去，避免框架整体尺寸超出安装空间的限制；如果使用内置角槽连接件，连接件完全藏在型材的槽道内部，拼接后外表面是平整的，适合对外观平整度要求高的设备外框使用。型材的槽道内部可以嵌入密封条、有机玻璃板或者钣金门板的嵌条，不需要额外做门框结构，直接把板材嵌进槽道里就能完成设备防护门的安装，大幅减少防护结构的加工工作量。在三维建模的时候，

　　这类型材不需要每次都从头绘制截面，可以把截面轮廓做成标准的库特征，只需要按照实际使用长度拉伸就能生成对应的模型，绘制的时候要注意准确还原T型槽的开口宽度、槽内宽度、中心孔直径、各个安装孔位的相对位置尺寸，避免后期出工程图或者做装配干涉检查的时候出现尺寸偏差，导致实际安装的时候连接件卡不进槽道，或者孔位对不上的问题。很多刚接触非标设计的工程师容易忽略型材槽道的内部尺寸，建模的时候只画了外轮廓方块，没有还原槽道和内部空腔的结构，等到做装配的时候，T型螺栓、螺母的模型没法和型材做配合，干涉检查也没法准确判断安装空间是否足够，很容易出现实际加工组装的时候才发现螺栓长度不够、或者相邻部件和槽道内的螺母干涉的问题。另外这款型材的端面连接孔位是标准尺寸，不管是和同规格的型材做直角拼接，还是和4040、2020等其他规格的型材做转接，都可以买到对应的标准转接件，不需要自己设计定制连接件，能大幅缩短设计和采购周期，降低项目的物料成本。在输送线的侧边护栏安装、小型设备的防护栏搭建、电气元件的安装梁制作场景里，这款30x30型材因为截面尺寸适中，不会像40系列型材那样显得笨重，也不会像20系列型材那样承重不足，刚好适配中等载荷的结构需求，是很多中小型自动化设备框架的首选型材规格。
