40x40工业挤压铝型材三维结构

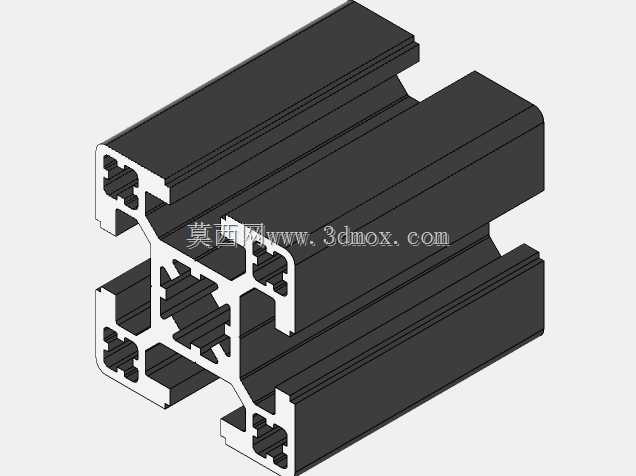

　　在非标自动化设备、生产线机架、检测设备台架的搭建场景中，40系列铝型材是应用覆盖面极广的基础结构构件，这款40x40规格的挤压型材，是该系列中适配中等载荷工况的核心选型之一。从截面结构来看，该型材采用多腔室中空设计，四个端面均预留标准T型槽道，槽道尺寸符合行业通用装配公差，可直接适配对应规格的T型螺栓、法兰螺母，无需额外打孔攻丝即可完成横向、纵向构件的快速拼接，能大幅缩短设备机架的装配周期，也方便后期产线调整时的结构改型。

　　不同于轻型20系列、30系列型材，40x40规格的型材壁厚经过优化，在常规静态承载场景下，单根1米长度的型材作为横梁使用时，可满足中等重量的功能模组挂载需求，比如小型输送线的侧边支撑、视觉检测工位的相机安装立架、设备外围安全防护栏的主框架，都能通过该型材搭配对应的角码、连接件完成搭建。型材的挤压成型工艺保证了截面尺寸的一致性，每米长度的直线度公差控制在行业通用标准范围内，拼接长跨度框架时不会出现明显的形变偏差，能保证安装在框架上的导轨、气缸、传感器等功能部件的位置精度。

　　从设计逻辑上看，该型材的截面槽道分布兼顾了多方向连接需求，四个侧面的槽道既可以用于相邻型材的拼接固定，也可以用于安装钣金封板、亚克力防护门、线槽、拖链等附属配件，中空的内腔还可以穿设设备的气管、电缆，让设备整体布线更整洁，避免管线外露造成的安全隐患。在安装边界上，该型材的外接尺寸为标准40mm×40mm正方形截面，设计框架时可以直接按整数倍尺寸排布，减少三维建模时的尺寸计算工作量，配套的端盖、脚轮安装板、地脚连接件都有成熟的标准件可选，不需要单独定制连接配件，能降低整体项目的采购与加工成本。

　　在实际设备应用中，这类型材常被用于搭建小型装配工作站的主框架，搭配对应的连接板可以实现多层置物台的分层设计，每层台板可以根据需求放置电箱、气动元件、物料盒等部件；在物流输送场景中，该型材可以作为小型皮带线的侧边支撑，槽道内直接安装导轨条来承托皮带，配合张紧机构就能组成完整的输送段；在实验室设备场景中，该型材可以搭建测试台架，预留的槽道可以灵活调整测试夹具的安装位置，适配不同尺寸的待测工件。

　　建模过程中需要重点关注截面的槽道细节尺寸，包括槽口宽度、槽底深度、内腔的加强筋位置，这些尺寸直接决定了后续装配时标准件能否顺利卡入，避免出现干涉问题；同时要注意型材端面的垂直度，多根型材拼接时端面的贴合度会影响整个框架的组装精度，如果端面存在倾斜偏差，累积后会导致框架出现扭曲，影响后续功能部件的安装。另外，型材的圆角过渡位置也需要按照实际挤压工艺的特征建模，不要做成尖锐直角，还原真实挤压型材的工艺特征，方便后续做工程图导出、BOM清单统计时的准确性。

　　不同于焊接钢结构框架，采用这类挤压铝型材搭建的设备框架不需要做表面喷漆、防锈处理，型材本身的氧化层就具备足够的防锈能力，整体重量也比同规格的钢结构框架轻很多，方便设备的搬运与移位，同时组装过程不需要焊接作业，不会产生焊接变形、焊渣清理等问题，对组装人员的技能要求更低，也更符合当下柔性化生产的设备快速迭代需求。在做三维选型时，需要根据实际承载的载荷大小、框架的跨度来确认是否需要加配加强筋，或者选择更大壁厚的同规格型材，避免使用过程中出现型材弯曲变形，影响设备的正常运行。
