SK40与BT40数控刀柄锥度对比结构

　　在数控加工车间的日常刀具选型与机床适配环节，不同标准的主轴锥柄匹配度一直是工艺人员需要反复核对的核心细节，SK40与BT40作为两类应用极广的7:24锥度刀柄规格，常因标称尺寸接近被新手混淆，这套对比结构正是为了直观呈现二者的结构差异而搭建。从实际加工场景来看，BT系列锥柄源自MAS403标准，在国内传统立式加工中心、数控铣床上的装机量极高，不管是普通钢件铣削、铸件开粗还是常规钻孔攻丝工序，BT40刀柄的保有量都占据了车间刀柄架的大半份额；而SK40对应DIN69871-A标准，在进口欧系机床、高速加工场景中更为常见，不少带主轴内冷却、高速高精加工需求的设备会优先选用该规格刀柄。很多工艺人员在跨机床调配刀具时，常会遇到锥柄装卡不畅、

　　拉钉位置不匹配的问题，本质上就是没有厘清两类刀柄的法兰结构、V型槽位置、锥面配合公差的细微差异。从结构设计的细节来看，两类刀柄的主体锥度虽然都采用7:24的通用自锁锥度，但法兰盘的厚度、驱动键槽的开设位置、机械手抓持的V型槽尺寸都存在明确区别：SK40的法兰端面更薄，驱动槽的位置相对锥面大端的距离更短，适配的拉钉规格也与BT40完全不同，如果强行混装，轻则出现锥面贴合不严、加工时刀具跳动超差，重则会出现换刀时机械手卡滞、刀具脱落的安全隐患。在建模过程中，两类锥柄的锥面轮廓都严格按照对应标准的公差带中值绘制，锥面的表面粗糙度要求、与主轴贴合的接触面积要求都在结构细节上做了还原，内孔的刀具安装通道、

　　锁紧螺母的配合台阶都按照常规弹簧夹头刀柄的通用尺寸做了适配，方便使用者直接对比二者的安装边界差异。从安装尺寸边界来看，两类刀柄的锥面大端直径标称值接近，但法兰盘的外圆尺寸、机械手抓持位的直径差、端面到拉钉安装孔的深度都有明确区分：BT40的法兰V型槽位置更靠近刀柄尾部，换刀时机械手的抓持行程更长，适合传统凸轮式换刀机构的动作逻辑；SK40的V型槽更靠近锥面大端，换刀动作的行程更短，更适配高速换刀的加工中心结构。在实际生产中，不少工厂会因为刀柄采购时混淆标准，导致到货的刀柄无法在现有机床上使用，或是在做工艺方案时选错刀柄规格，导致刀具伸出长度计算错误，影响加工坐标系的设定。这套对比结构将两类刀柄并排摆放，从锥面轮廓、法兰结构、

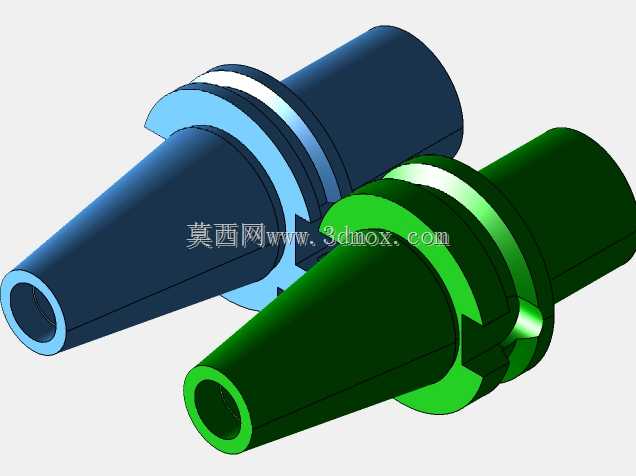

　　抓持槽位置到内孔通径都做了等比例呈现，不管是用于新员工的刀柄规格培训，还是在做三维工艺布局时核对刀具与机床主轴的适配性，都能提供直观的结构参考。需要注意的是，两类刀柄虽然锥度标称一致，但绝不能混装使用，锥面配合的细微尺寸差会导致主轴锥孔的异常磨损，长期混用还会影响主轴的跳动精度，增加加工工件的表面粗糙度误差，甚至导致主轴轴承的提前损坏。在建模时特意将两类刀柄做了不同的外观配色区分，蓝色对应SK40规格，绿色对应BT40规格，方便查看时快速识别结构差异，法兰上的驱动缺口、锁紧螺母的配合环槽都按照实物的结构做了还原，没有做多余的简化，确保结构对比的准确性。
