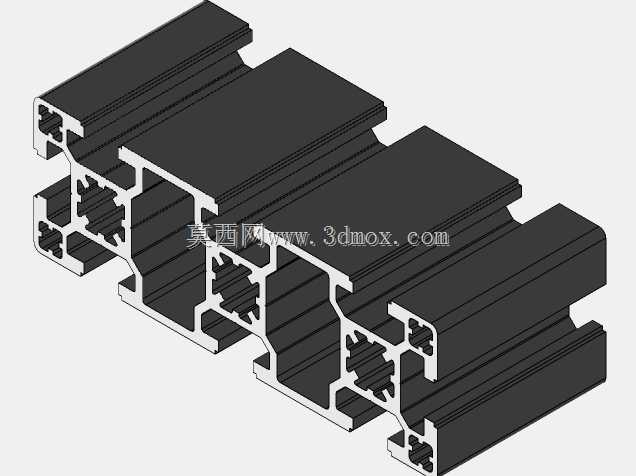

40x120规格工业挤压铝型材结构设计

　　在自动化生产线搭建、设备机架组装、输送线支撑结构的设计工作中，工业挤压铝型材是应用频次极高的基础结构件，这类型材依靠成熟的热挤压工艺一次成型，截面自带标准化安装槽道，无需额外焊接加工，仅靠配套的螺栓、角件、端盖等连接件就能完成快速组装，后期改造、拆装调整的灵活性远高于传统焊接钢结构，在3C电子装配线、光伏组件输送线、小型设备工作台、检测设备防护围栏等场景中都有大量应用。这款截面规格为40x120的挤压型材，属于重载型工业铝型材序列，相较于常规4040、4080型材，120mm的宽度方向尺寸带来了更高的截面惯性矩，在承受垂直于型材长度方向的弯曲载荷时，抗形变能力有明显提升，适合作为大跨度机架的主梁、输送线的侧边支撑梁、

　　重载工作台的台面承托梁使用，能够在不额外增加支撑立柱的前提下，覆盖更长的跨距，减少整体框架的零件数量，降低装配工作量。从截面结构设计来看，这款型材采用多腔室中空布局，中间设置多道加强筋分隔腔体，在控制整体重量的同时最大化提升截面刚度，避免实心结构带来的材料浪费与成本上升；型材四周分布的标准T型槽道，槽口尺寸适配行业通用的T型螺栓、滑块螺母，可在型材长度方向的任意位置安装连接件，不需要提前在型材上打孔攻丝，调整安装位置时仅需松开螺栓滑动紧固件到目标位置再锁紧即可，大幅降低现场装配的加工要求。截面内部的异形加强筋结构，并非随意设置，每一道筋的位置都经过受力优化，对应T型槽的背部都有筋条支撑，避免在螺栓锁紧时槽道出现变形，

　　同时多腔室的结构也让型材在承受扭转载荷时，各腔体共同受力，减少局部应力集中导致的型材扭曲变形。在安装边界方面，这款型材的截面外形尺寸严格控制在40mm×120mm的公差范围内，相邻型材拼接时，端面贴合度能够满足框架组装的平面度要求，型材两端可配套安装专用端盖，既能够遮挡截面的锋利边缘提升安全性，也能避免灰尘、切削液进入型材腔体内部，保持腔体清洁；当需要在型材上安装面板、钣金护罩、传感器安装支架时，可直接利用侧面的T型槽固定，不需要额外焊接安装座，对于需要走气走电的设备框架，还可以将气管、线缆穿入型材的中空腔体内，实现管线内置，让整体设备外观更整洁，同时避免管线外露被剐蹭损坏。在实际选型应用中，这款型材常和4040、

　　4080同系列型材搭配使用，作为框架的主承重梁，小规格型材作为辅助横撑、立柱，通过角件、内置连接件完成连接，组装后的框架整体刚性能够满足多数中载工业设备的使用要求，相较于方管焊接的框架，不需要做表面喷漆、除锈处理，铝型材本身的氧化层就具备不错的防锈能力，在车间潮湿环境下也不会轻易锈蚀，后期维护成本更低。设计这类型材的三维模型时，需要重点保证截面轮廓的尺寸精度，尤其是T型槽的开口宽度、槽内深度、加强筋的壁厚尺寸，这些参数直接决定了后续配套紧固件能否正常装配，建模时需要先绘制准确的截面草图，通过拉伸特征生成型材主体，同时要注意截面的圆角过渡，避免尖锐棱角，符合挤压工艺的成型要求，防止挤压生产时出现应力开裂的问题。
