2.54mm节距62Pin直插排针结构设计

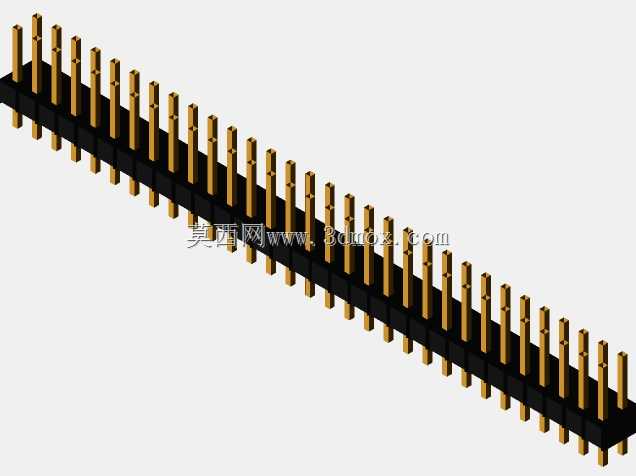

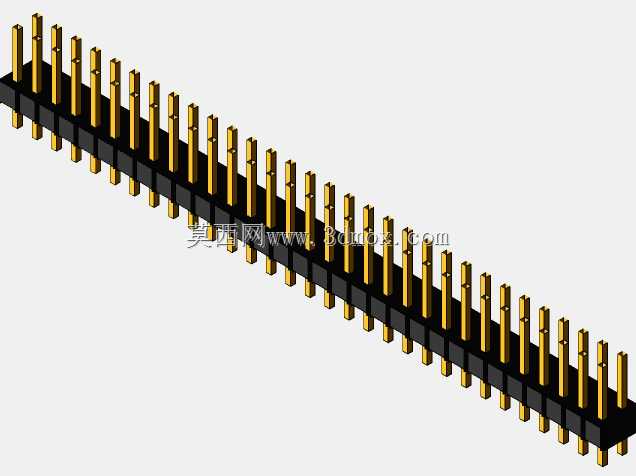

在工控板卡、消费电子主板、嵌入式开发板的板间互联场景里，直插排针是应用最广泛的板级互联元件之一，这款62Pin单排直插排针，针对常规通孔焊接工艺设计，适配绝大多数PCB板的标准安装需求。从实际选型使用的角度看，这款排针采用单排直插布局，接触端子采用黄铜基材镀金处理，既保证焊接时的耐温性能，也能长期维持接触阻抗稳定，避免长期使用后出现接触不良、信号衰减的问题，塑胶基座采用耐高温PA6T材质，过波峰焊时不会出现基座变形、端子移位的问题，能适配批量生产的SMT+波峰焊混合工艺要求。设计过程中首先锁定2.54mm的标准节距，这是行业内通用的排针节距规格，能和市面上绝大多数排母、杜邦线座、IDC插座完美匹配，不需要额外调整PCB封装尺寸，降低设计端的选型适配成本。整体长度方向对应62个Pin位排布，总长度控制在78.74mm，安装时需要在PCB上对应开设单排直径0.8mm的通孔，孔位中心距严格保持2.54mm公差±0.05mm，避免插装时出现端子偏斜、无法插入的问题。宽度方向尺寸为5.08mm，塑胶基座的宽度刚好覆盖端子的折弯固定段，不会在PCB上占用过多布线空间，板卡布线时可以在排针两侧预留0.5mm以上的走线空间即可满足安全间距要求。高度方向总高8.89mm，属于常规直插排针的标准高度，插装后塑胶基座底部距离PCB板面预留0.2mm的排气间隙，方便波峰焊时焊锡蒸汽顺利排出，减少虚焊、漏焊的不良率，端子伸出PCB板面的焊接段长度控制在1.2mm，既能保证焊锡充分包裹端子形成可靠焊点，也不会因为伸出过长导致剪脚工序额外增加工时。从结构可靠性角度看，每个端子和塑胶基座之间采用倒刺卡位结构，插装或者拔插配套排母时，端子不会被轻易从基座中带出，能承受至少500次以上的反复拔插而不出现结构松动，满足设备调试、模块更换的日常使用需求。在实际设备应用中，这类长Pin数单排排针常被用于主控板和扩展功能板之间的信号互联，比如工业采集模块的IO信号引出、开发板的扩展接口引出、小型家电控制板的显示板连接，既可以传输低压直流信号，也能通过不超过1A的小电流供电，适配绝大多数低压板卡的互联需求。建模过程中严格对齐实际生产的尺寸公差，每个端子的方形截面尺寸、塑胶基座的卡槽位置、定位凸点都做了1:1还原，结构工程师在做整机结构干涉检查时，可以直接调用该模型核对安装空间，不需要反复调整排针的占位尺寸，也能提前模拟插接线材后的空间余量，避免后期结构装配时出现排针和外壳、其他元件干涉的问题。
