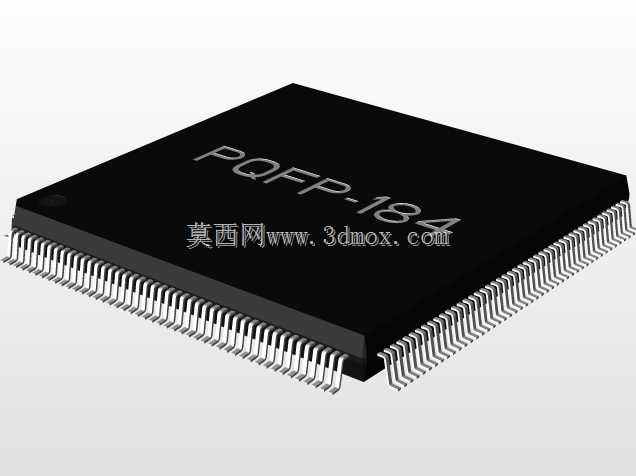

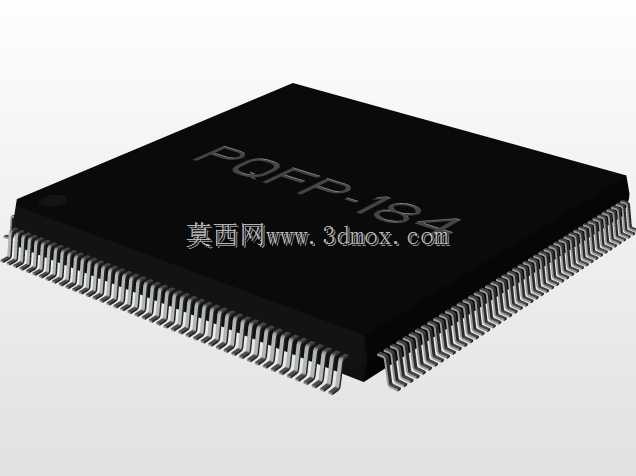

PQFP184封装贴片芯片三维结构

在消费电子、工业控制板卡、通讯终端设备的PCB设计环节，这类PQFP184封装的贴片芯片是高密度布线场景下的常用元器件，多数中高端微控制器、可编程逻辑器件、接口转换芯片都会采用这类四边出脚的扁平封装形式，能在有限的板卡面积上实现上百个信号引脚的引出，兼顾焊接可靠性与信号传输稳定性。做板卡结构设计时，很多新手工程师容易忽略封装的实际安装边界，只参考 datasheet 上的标称尺寸做焊盘，往往会出现芯片本体和周边丝印、接插件干涉的问题，这个三维结构完整还原了芯片的本体轮廓、引脚成型角度与外伸尺寸，能直接导入PCB结构校验环节，提前排查装配干涉风险。从设计还原的细节来看，模型准确复现了0.65mm引脚间距的排布规律，每一侧的引脚数量、引脚弯折弧度、引脚末端的共面度都和实际量产器件保持一致，32x32mm的本体尺寸边界清晰，引脚伸出本体的长度、引脚根部的成型圆角都做了写实还原，不会出现简化模型导致的尺寸偏差。这类封装的芯片在波峰焊或者回流焊工序中，引脚共面度是影响焊接良率的核心指标，模型里还原的引脚平直度细节，也能给焊接工装设计、钢网开孔设计提供直观的结构参考，避免工装压接时出现引脚变形、虚焊的问题。实际选型应用中，这类四边扁平封装的器件相比同引脚数的直插封装，占用板卡面积能缩减60%以上，厚度也更薄，适合对设备体积有严格要求的便携式仪器、嵌入式控制模块场景，但因为引脚密度高，手工焊接难度较大，结构设计时也需要预留足够的返修操作空间，这个模型能直观呈现芯片周边需要预留的操作间隙，给结构工程师做板卡布局时提供明确的尺寸参照。不同于很多简化的芯片封装模型只做一个方块加引脚示意，这个结构还原了芯片本体表面的标识区域、引脚的金属厚度细节，在做产品整机的三维可视化装配、数字孪生样机搭建时，也能直接调用，提升整机模型的细节还原度，不会因为元器件模型过于简化影响整体展示效果。在做自动化贴片机的吸嘴选型、喂料架参数调试时，准确的芯片本体厚度、顶面平面度数据也能通过模型直接获取，减少实际试产时的参数调整次数，提升SMT产线的换线效率。
