西门子手持微对位操作控制终端模型

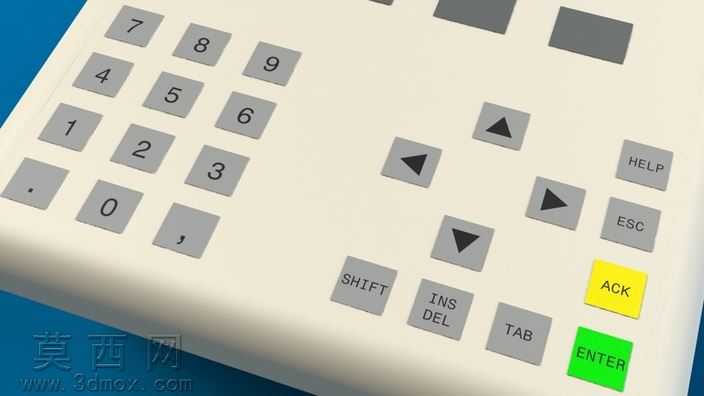

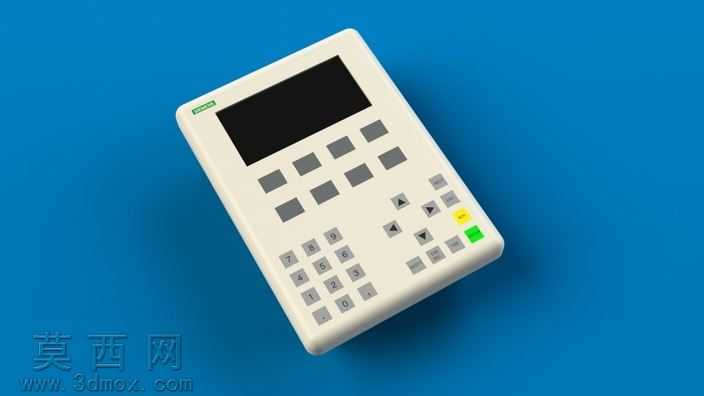

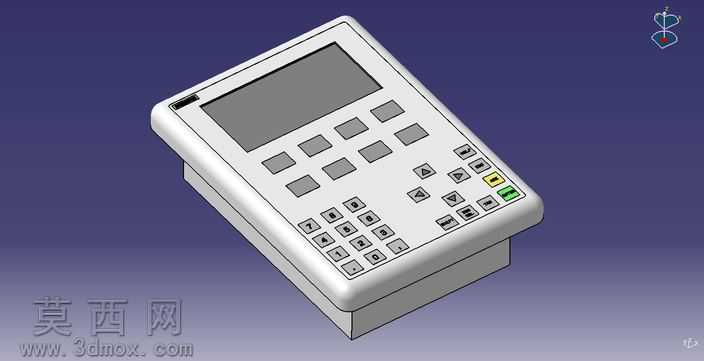

本模型为工业场景使用的手持微对位操作控制终端，建模阶段以真实工业手持操作器的实物比例为基准，在CATIA软件中完成全参数化结构搭建，首先通过草绘绘制终端外壳的基础轮廓，采用拔模特征还原手持设备的侧边弧度，让外壳握持区域符合人体工学的收腰设计，避免直角边缘带来的握持不适感。建模过程中对设备的细节结构做了完整还原：顶部区域预留嵌入式显示屏的安装槽位，槽位边缘做了0.5mm的限位凸台结构，匹配真实设备显示屏的装配公差；按键区域按照功能分区做了差异化建模，方向控制键采用凸起的三角标识造型，数字按键区做了统一的圆角矩形凹陷设计，功能确认键使用醒目的绿色独立按键造型，急停类功能键使用黄色标识做区分，每个按键都预留了对应的按压行程间隙，还原真实按键的装配结构。外壳侧面做了细微的防滑纹理建模，顶部角落保留了设备标识的丝印区域凹槽，设备边角全部做了R3的圆角过渡处理，还原工业手持设备防磕碰的结构设计。材质渲染阶段，设备主体外壳采用米白色哑光ABS工程塑料材质，调整材质的粗糙度参数还原塑料外壳的细腻磨砂质感，避免高反光带来的廉价感；显示屏区域采用深灰色半哑光材质模拟熄屏状态下的LCD屏幕质感，轻微调整反射参数让屏幕呈现淡淡的环境反射效果；按键部分根据功能区分材质，数字按键与方向按键采用和外壳同色系的浅灰色塑料材质，绿色确认键使用高饱和度的绿色哑光塑料材质，黄色功能键使用明黄色塑料材质，通过色彩差异清晰区分不同功能区域。场景渲染采用纯净蓝色背景，打光采用三点布光方案，主光源从侧上方45度照射，突出设备的立体轮廓与按键的凹凸结构，辅助光源从另一侧补光消除暗部死黑，轮廓光勾勒设备边缘让模型从背景中分离，最终呈现的模型结构完整，细节还原度高，可用于自动化设备操作场景的装配演示、产线仿真动画搭建、工业培训素材制作等场景，模型结构拆分清晰，外壳、按键、显示屏均为独立特征，可根据需求修改配色、添加标识或调整结构尺寸。
