2针2.54mm节距连接器外壳结构设计

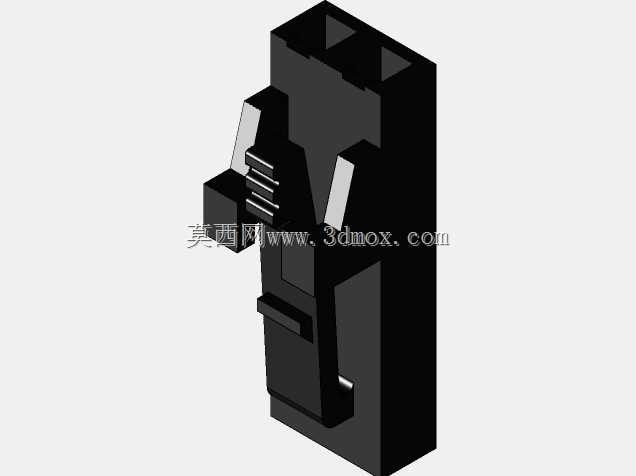

这款连接器外壳主要应用在板对线、线对线的低压信号传输场景中，常见于工业控制板卡、小型家电内部控制回路、消费电子内部接线等需要稳定电气连接的位置，作为插针与插孔的外部绝缘承载结构，承担固定接触件、隔绝相邻回路、提供插拔导向与锁止的核心作用。从结构设计来看，外壳整体采用黑色绝缘塑胶一体成型的结构，侧面设置的弹性锁扣是设计的核心细节，在公母端对插完成后，锁扣会卡入对接端的卡槽内，避免设备运行过程中受振动、拉扯影响出现接插件松脱、接触不良的问题，锁扣的弹性臂长度与卡扣高度经过匹配设计，既保证足够的扣合力，又不会因为插拔力过大导致装配效率降低或者锁扣断裂。外壳内部设置有对应接触件的定位槽，2针的排布对应2.54mm的标准节距，能够兼容同规格的通用插针与插孔组件，槽位的尺寸公差控制在合理范围，既可以让接触件顺利装入壳体，又能限制接触件在壳体内的晃动量，保证对接时的对中精度，避免插针弯折或者接触错位。外形尺寸方面，壳体总长5.08mm，宽度5.55mm，整体高度15.24mm，属于紧凑型的小规格接插件外壳，在PCB板上占用的安装面积极小，适合高密度排布的接线场景，壳体的外壁设置有防滑的筋位结构，方便人工插拔时施力，不会因为外壳表面光滑出现打滑的问题。设计过程中需要重点考量壁厚的均匀性，避免注塑成型时出现缩痕、翘曲等缺陷，尤其是锁扣位置的壁厚要兼顾弹性与结构强度，太薄容易在多次插拔后出现断裂，太厚则会导致锁扣弹性不足，插拔力超标。同时壳体的插拔导向口做了倒角处理，公端插入时可以自动导正，即使存在小范围的装配偏差也能顺利完成对接，降低现场装配的对位难度。这类外壳的材质通常选用阻燃级的工程塑料，满足电气产品的绝缘与阻燃要求，能够在常规的工作温度范围内保持结构稳定性，不会因为长期受热出现变形导致接触失效。在实际设备选型时，需要确认该壳体的安装边界与对接端的匹配性，尤其是锁扣的位置与尺寸，要和配对的接插件完全适配，同时要确认内部接触件的线径适配范围，保证压接后的导线能够顺利装入壳体内部，不会出现导线过粗无法装配或者线径过细接触不良的问题。
