PDIP22直插封装双列直插芯片三维结构

做电子设备结构设计时，直插封装芯片的安装空间校核是PCB布局、外壳开孔、工装夹具设计环节里绕不开的细节，这款PDIP22封装的三维结构，完全还原了双列直插THT封装的真实形态，能直接用于电路板装配干涉检查、焊接工装定位设计、产品内部空间排布验证。从实际工程应用场景来看，这类22引脚双列直插封装常见于中小规模逻辑电路、电源管理芯片、接口转换芯片、老式工控板卡的核心器件上，在消费电子维修、工控设备备件替换、教学实验电路板开发场景中，都需要精准的封装模型来提前确认安装边界，避免出现引脚对位偏差、芯片与周边电容电阻干涉、外壳盖合后挤压器件本体的问题。

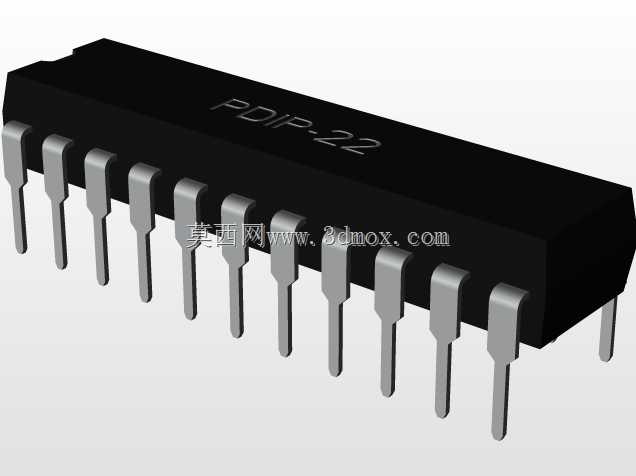

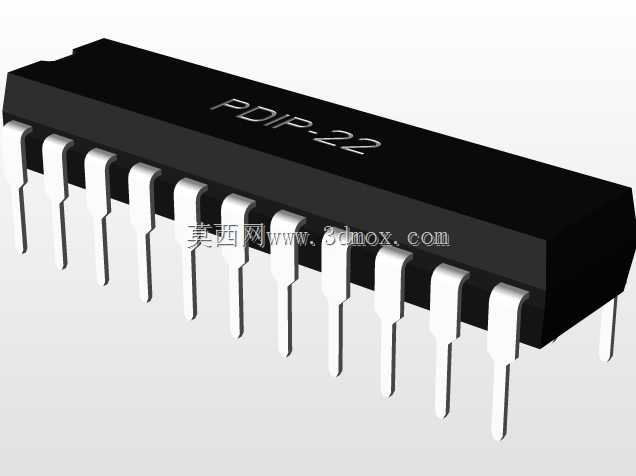

设计这款模型时，完全遵循实际PDIP封装的尺寸规范，引脚间距严格按照2.54mm标准直插间距设置，两列引脚之间的跨距为7.62mm，芯片本体总长度控制在27.94mm，本体宽度7.35mm，整体高度4.31mm，所有引脚的折弯角度、伸出长度、引脚截面尺寸都和量产实物保持一致，不会出现建模时引脚过粗插不进PCB过孔、本体尺寸偏大导致周边器件排布空间不足的问题。很多新手建模时容易忽略直插引脚的折弯弧度，要么把引脚做成完全垂直的直杆，要么折弯半径不符合实际冲压成型的工艺要求，这款模型里每一个引脚的成型角度都参考了实际半导体封装厂的成型标准，引脚插入PCB后露出的焊接长度、本体底部离板的间隙都做了还原，能直接用于波峰焊工艺的载具设计，确认焊接时芯片的支撑位置不会偏移。

从功能特性来看，双列直插封装的优势在于焊接可靠性高，手工焊接维修方便，不需要专用的SMT贴装设备就能完成装配，在小批量试制、教学实验、高可靠性工控设备里应用非常广泛，建模时特意还原了芯片本体表面的标识印刷区域的平整性，本体边缘的注塑脱模斜度也做了细微处理，不是生硬的直角方块，更贴近真实塑封芯片的外观质感。在做整机结构设计时，导入这个模型可以直接确认芯片上方的散热空间是否足够，旁边的接线端子、接插件会不会和芯片本体产生装配干涉，甚至可以用来设计芯片的防静电吸塑托盘定位槽，确认每一个槽位的尺寸刚好能卡住芯片本体，不会出现运输过程中芯片脱落、引脚变形的问题。

很多工程师在画PCB封装时只关注焊盘尺寸，往往忽略芯片本体的实际高度和宽度，等到打样回来组装时才发现芯片和外壳的加强筋顶到，或者和旁边的电解电容距离太近导致装配困难，用精准的三维模型提前做装配验证，就能在设计阶段把这类问题规避掉，减少打样返工的成本。这款模型的引脚排布完全对称，1脚定位标识的位置也和实际封装一致，不会出现引脚顺序搞反的问题，不管是用来做装配动画演示、教学课件展示，还是生产工装的设计参考，都能完全匹配实际生产中的尺寸要求，不需要再额外调整尺寸比例。
