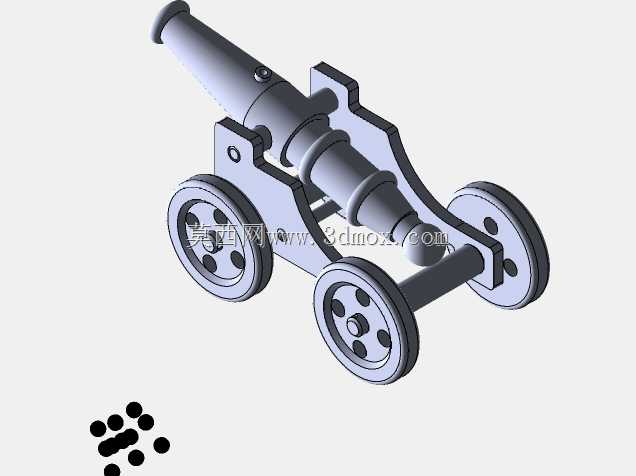

带轮式复古古炮台结构三维设计

这款轮式古炮结构的设计，首先要兼顾展示性与结构合理性，不管是用作文旅场景的仿古礼炮陈设、文创展陈道具，还是工艺摆件的结构原型，都需要还原老式火炮的结构逻辑同时保证装配可行性。从实际用途来看，这类结构如果落地为实体，可用于历史场景复原、节庆礼炮载体、主题装饰摆件，部分同结构的小型化产品也可作为科普教具展示早期身管武器的结构原理。

设计过程中首先确定炮身的锥度比例，老式前装炮的炮管从炮尾到炮口呈现逐级收窄的锥段，每一段的加强箍位置都对应炮管的壁厚变化，炮尾的加厚段是为了承受发射时的膛压，即使是做非发射用途的陈设模型，这个比例也不能随意改动，否则会失去古炮的视觉辨识度。炮身与炮架的连接采用销轴铰接结构，预留了炮身俯仰调整的转动间隙，这个铰接点的位置需要匹配炮身的重心，避免俯仰调整时出现卡滞或者重心前倾的问题。

轮式炮架的设计采用双侧板式结构，两块侧板通过横向的连接轴固定，既承托炮身的铰接座，也为轮轴提供安装位置。四个轮子的布局采用前小后大？不对，这款模型采用的是四轮等径布局，轮缘做了加厚处理，轮辐采用多孔式结构，既还原了老式木轮加金属包边的视觉效果，也能在实体制作时降低轮体的整体重量。轮轴与侧板的连接位置做了轴套限位，避免轮子转动时出现轴向窜动，炮架尾部的横向连接杆除了结构加强作用，也可作为拖拽或者俯仰调整时的施力点位。

安装边界方面，这类结构如果做1:1复原陈设，整体长度控制在1.2米到1.8米区间，宽度不超过0.8米，高度在0.7米左右，放置时只需要平整的硬质地面即可，不需要额外的固定基础；如果是做缩小比例的桌面摆件，可按照等比例缩放，所有铰接位置的间隙按照缩放比例调整，保证转动副的活动顺畅。设计时特意规避了复杂的曲面结构，炮身的所有加强箍都采用回转体结构，炮架侧板为平面板材切割成型，轮子也是标准回转体加阵列孔特征，不管是3D打印制作小比例模型，还是钣金、机加工制作1:1陈设件，都有较低的加工难度，不需要特殊的定制刀具或者复杂工装。另外在炮身顶部预留了准星的安装位，炮尾位置预留了点火孔的结构特征，这些细节的还原能提升整体的仿真度，不会因为简化结构失去古炮的辨识度。
