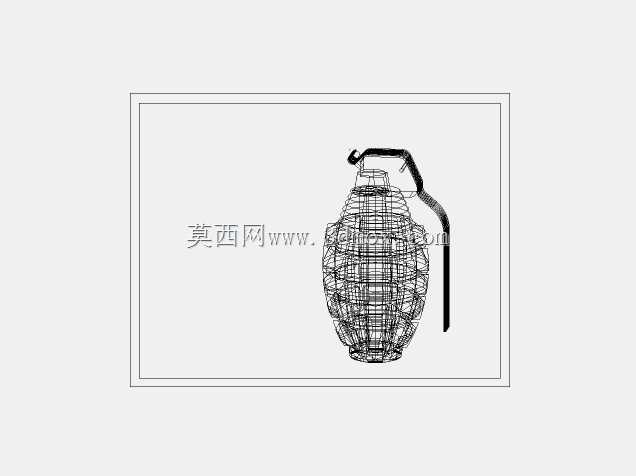

手榴弹结构线框三维设计模型

该模型还原了常规防御型手榴弹的整体结构，采用线框建模方式呈现，可清晰展示内部腔体与外部壳体的衔接关系，适合军工装备结构认知、教学演示以及相关战术模拟场景的三维搭建使用。从实际应用场景来看，这类模型可用于国防教育展馆的互动展项开发，配合三维交互程序让参观者直观理解手榴弹的内部构造，也可作为军事题材仿真系统的基础资产，支撑战术推演过程中的装备可视化呈现。从功能特性层面，模型完整还原了手榴弹的卵形壳体、保险握片、保险销拉环等核心结构，各部件的相对位置完全参照实物比例搭建，壳体表面的防滑刻槽结构也做了线框层面的还原，能够清晰体现壳体的壁厚分布与内部装药腔的边界范围。设计思路上，建模过程优先保证各功能部件的装配关系准确，没有做多余的外观装饰性处理，线框呈现方式可以让结构设计者快速识别壳体的曲面过渡逻辑，保险握片与弹体的铰接位置做了明确的结构预留，能够直观展示保险机构的运动行程边界。从尺寸与安装边界来看，模型整体比例参照现役主流防御型手榴弹尺寸设定，弹体最大直径处的轮廓、整体高度都符合实物的尺寸范围，保险握片展开后的外伸边界也做了准确还原，在做装配仿真或者场景布置时，可以直接参照该模型的外轮廓预留操作空间，不会出现部件干涉的问题。对于结构设计从业者来说，这类线框模型可以作为曲面建模的参考范本，卵形壳体的多段曲面过渡、防滑槽的阵列排布逻辑都可以通过线框结构直接观察，不需要额外拆解实体模型就能理清建模的布线思路，在做同类曲面产品的结构设计时，可以参考该模型的曲面分块方式，减少曲面建模过程中的曲率失真问题。
