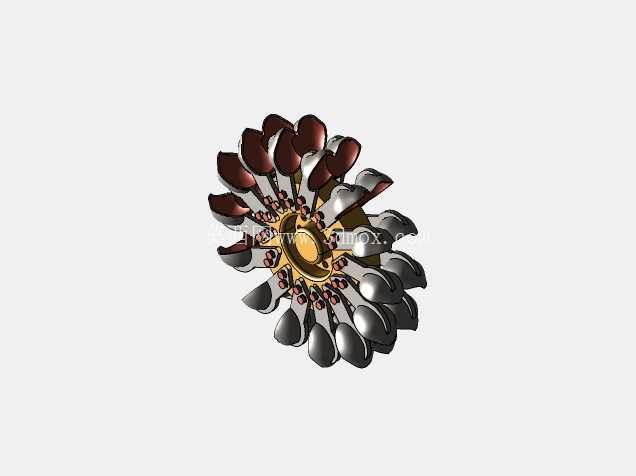

佩尔顿冲击式水斗轮水力转轮结构

　　在高水头小流量的水力发电场景中，冲击式水轮机的核心做功部件就是这类水斗轮，它直接承接高压喷嘴射出的高速水流动能，将水流的线性动能转化为转轮的旋转机械能，最终带动发电机轴系完成电能转换，是高海拔山区、引水式小型水电站的核心动力转换构件。不同于反击式水轮机需要充满流道的水流施压，这类水斗轮完全依靠水束冲击斗叶产生冲量做功，因此整个转轮的安装位置通常处于尾水位以上的开敞式机壳内，不需要设置密封的蜗壳结构，安装时需要保证转轮节圆与喷嘴射流中心线的切向重合度，偏差过大会导致水束偏离斗叶分水刃，直接降低能量转换效率，甚至引发斗叶局部气蚀。

　　从结构设计逻辑来看，每个水斗的曲面都经过水力型线优化，斗叶中部设置凸起的分水刃，将入射的水束均匀拆分到两侧的斗腔内，让水流顺着斗叶内曲面平滑转向，最终以接近与入射方向相反的角度流出斗叶，最大化回收水流动量，避免水流飞溅干扰相邻斗叶的正常受流。斗叶的根部与轮盘的连接区域做了大圆弧过渡处理，因为高速水束长期冲击会在连接位置产生交变应力，直角过渡很容易出现应力集中引发的疲劳裂纹，实际运维中这个位置也是磁粉探伤的重点检测区域。轮盘中心的轴孔需要配套加工键槽，与水轮机主轴通过平键传递扭矩，轴孔的配合公差通常选取H7/k6的过渡配合，既保证装配时的同轴度，也能避免长期运行出现轴孔松动。

　　设计这类转轮时，首先要根据额定水头、设计流量确定转轮的节圆直径，节圆的线速度通常取入射水射流速度的0.45-0.5倍，这个区间的能量转换效率最高。斗叶的数量需要结合节圆尺寸确定，要保证任意时刻至少有两个斗叶处于射流冲击范围内，避免射流直接穿过斗叶间隙打到尾水侧造成能量损失，同时斗叶数量也不能过多，否则会增加转轮的整体重量，提升主轴的转动惯量，也会加大斗叶之间的水流干涉概率。水斗的开口尺寸需要匹配喷嘴的射流直径，通常开口宽度取射流直径的2.5-3倍，保证水束在进入斗腔时不会提前打到斗叶边缘造成飞溅。

　　安装边界方面，转轮与机壳内壁的径向间隙需要控制在节圆直径的2%-3%，间隙过小会因为主轴运行时的径向窜动导致斗叶刮蹭机壳，间隙过大则会让部分溅出的水流无法顺利排入尾水槽，在机壳内形成紊流干扰转轮转动。轴向位置需要保证分水刃的中点刚好对准喷嘴的射流中心，轴向偏移量不能超过射流直径的10%，否则会导致两侧斗腔的受流不均，引发转轮的轴向振动，长期运行会损坏主轴轴承。这类水斗轮的材质通常选用整体铸钢或者不锈钢精密铸造，斗叶的内曲面需要做打磨抛光处理，降低水流的沿程阻力，同时提升表面抗气蚀性能，在含沙量较高的引水式电站中，还会在斗叶表面堆焊耐磨合金层，延长转轮的大修周期。

　　在实际工况运行中，水斗轮会承受高频的水束冲击载荷，因此建模时需要重点还原每个斗叶的曲面曲率、根部过渡圆角、轴孔与键槽的配合尺寸，不能随意简化斗叶的分水刃结构，否则后续做有限元应力分析或者流场仿真时，结果会和实际运行数据出现较大偏差。对于小型分布式水电项目来说，这类水斗轮的结构稳定性直接决定了电站的整体发电效率，设计时还要考虑现场的检修便利性，轮盘与主轴的连接结构要方便拆卸，不需要吊装整个机壳就能完成转轮的更换作业。
