车载螺旋机械式起重支撑装置

　　从实际使用边界来看，这类装置主要适配乘用车、轻型卡车、客运巴士的底盘维保作业，作业时操作人员将装置底部的大直径支撑座平稳贴合在硬化地面或者配套承重垫木上，把顶端的承托卡口对准车辆底盘指定的顶升加强位，避免直接顶在油底壳、钣金护板这类非承重区域，随后穿入横向操作杆，往复扳动杆体带动内部螺杆转动，即可将螺纹的旋转运动转化为顶杆的直线伸缩动作，全程可以通过螺纹副的自锁特性锁止当前顶升高度，不会出现载荷下坠、缓慢回落的风险，作业人员可以在无额外锁止件辅助的情况下进入车底完成换胎、底盘紧固件复检、制动片更换这类常规维保操作。在商用车维保、户外应急抢修以及小型重载工位的顶升作业场景里，纯机械螺旋支撑结构始终占据不可替代的位置，这套螺旋顶升装置的三维结构完整还原了车载机械式起重工具的全部传动与支撑逻辑，没有引入液压密封、气动管路这类需要额外动力源的部件，完全依靠人力输入扭矩完成载荷抬升，在缺电、野外无配套动力、低温易导致液压油黏度异常的工况下，可靠性表现远优于流体驱动类顶升设备。

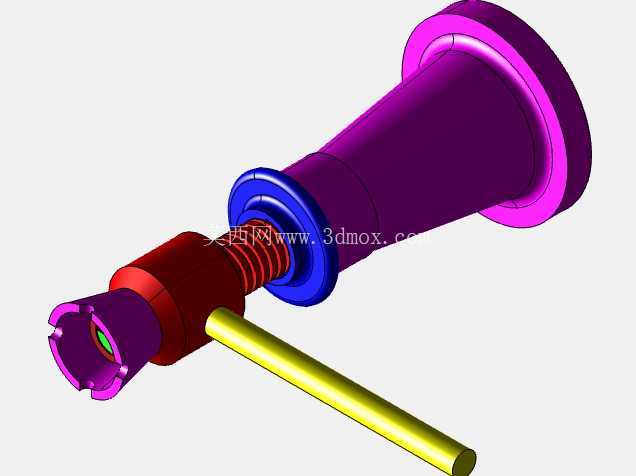

　　拆解这套结构的设计思路可以发现，每一处外形特征都对应明确的工程约束：底部的大直径法兰盘做了加厚翻边处理，一方面增大和地面的接触面积，降低单位面积对地压强，在沥青路面、松软砂石场地作业时不容易出现底座下陷、侧翻的问题，另一方面翻边的圆角过渡可以消除应力集中，在承受偏载、车辆微小晃动带来的侧向力时，底座不会从根部发生断裂。中部的锥形主体外壳并非单纯做外观造型，锥段从底座端向传动端逐步收窄，既可以在保证底座支撑跨度的前提下压缩上部结构的整体轮廓，让装置可以轻松塞入车辆底盘下方较低的离地间隙空间，也能让外壳的壁厚分布更贴合受力路径——顶升时的轴向压应力从顶端承托位向下传递，锥面结构可以把载荷均匀分散到底部整个法兰端面，避免直筒外壳在大载荷下出现筒壁屈曲变形。

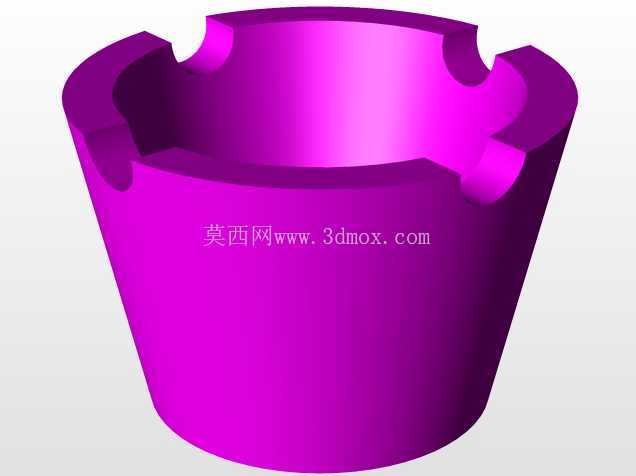

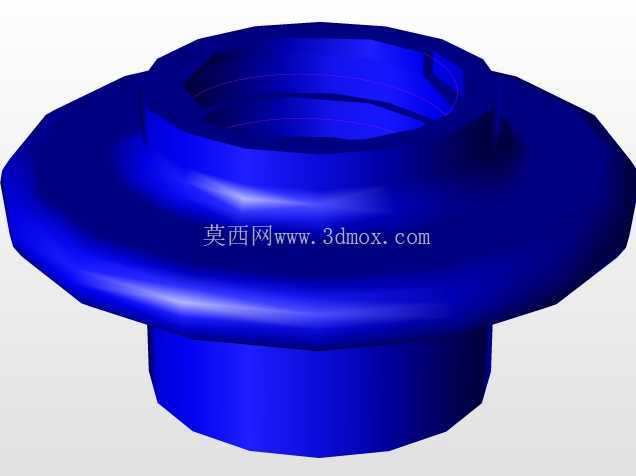

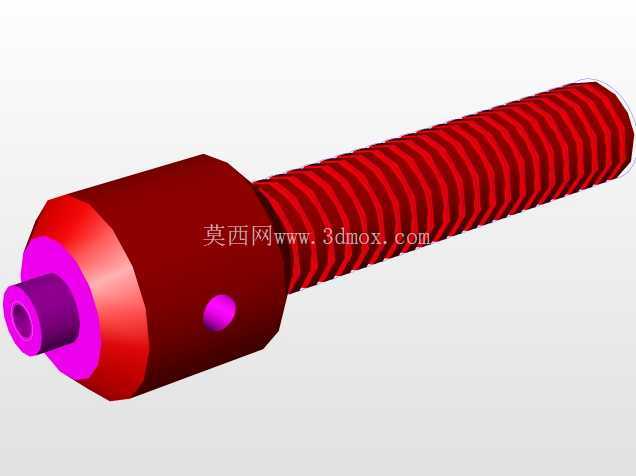

　　传动段的蓝色限位端盖是整套结构的轴向定位核心，它把梯形螺纹螺杆约束在外壳内部的同轴腔体内，既限制螺杆的轴向窜动间隙，让螺纹副全程保持全齿啮合状态，也能阻挡户外的泥沙、碎石、雨水进入螺纹啮合面，维保人员只需要定期在螺纹表面涂抹润滑脂，就能保证传动扭矩始终维持在人力可轻松驱动的区间，不会出现泥沙卡滞、拧动卡顿的问题。前端红色的伸缩顶杆段加工有和内部螺母配合的外螺纹，顶端的叉形承托口做了内凹卡位造型，作业时可以卡在车辆底盘的顶升凸缘上，防止顶升过程中装置和车体发生横向滑移，承托口内部的耐磨衬垫还可以避免金属硬接触刮伤底盘的防锈涂层。

　　横向穿入的黄色操作力杆采用长力臂设计，利用杠杆原理放大输入扭矩，操作人员不需要施加很大的下压力，就能驱动螺纹副抬升数吨级的整车载荷，力杆和杆体插孔采用间隙配合，不用时可以直接抽出收纳，减少整套装置的存放占用空间。从安装与尺寸边界角度梳理，这套装置的收纳总长度控制在普通车载工具箱可容纳的区间，底座最大外径小于常规维保工位的操作预留空间，最低收纳高度可以适配离地间隙不足两百毫米的家用轿车底盘，伸出后的最大顶升行程可以满足重型卡车轮胎离地、悬挂完全释放的维保高度要求；结构所有回转部件都做了同轴度约束，螺纹副的配合间隙控制在合理范围，既不会因为间隙过大导致顶升过程中出现晃动感，也不会因为配合过紧出现低温下传动卡滞。和液压式顶升装置相比，这套纯机械结构不存在密封件老化、油液泄漏、溢流阀失效的故障点，长期存放哪怕数年不使用，取出后擦拭螺纹、补涂润滑脂即可正常作业，非常适合作为车载标配应急工具、车间固定维保工位的备用顶升设备，结构建模过程中所有配合面、传动螺纹、定位止口都按实际加工逻辑搭建，没有出现干涉、壁厚突变、受力路径断裂的结构问题，完全可以作为同类机械式顶升工具设计、结构校核、作业选型的参考样件。
