铝型材拼装式3D打印机支撑框架结构

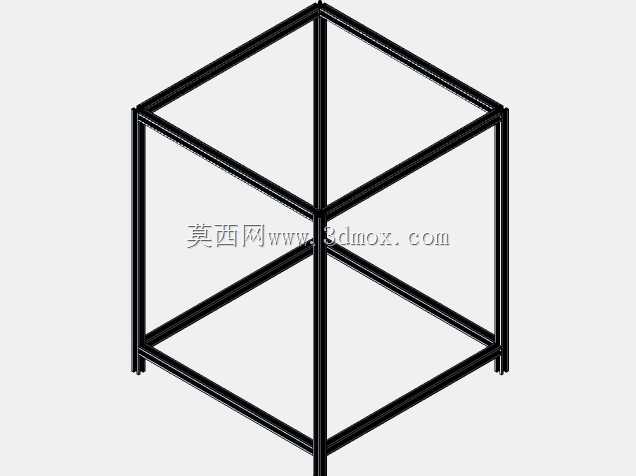

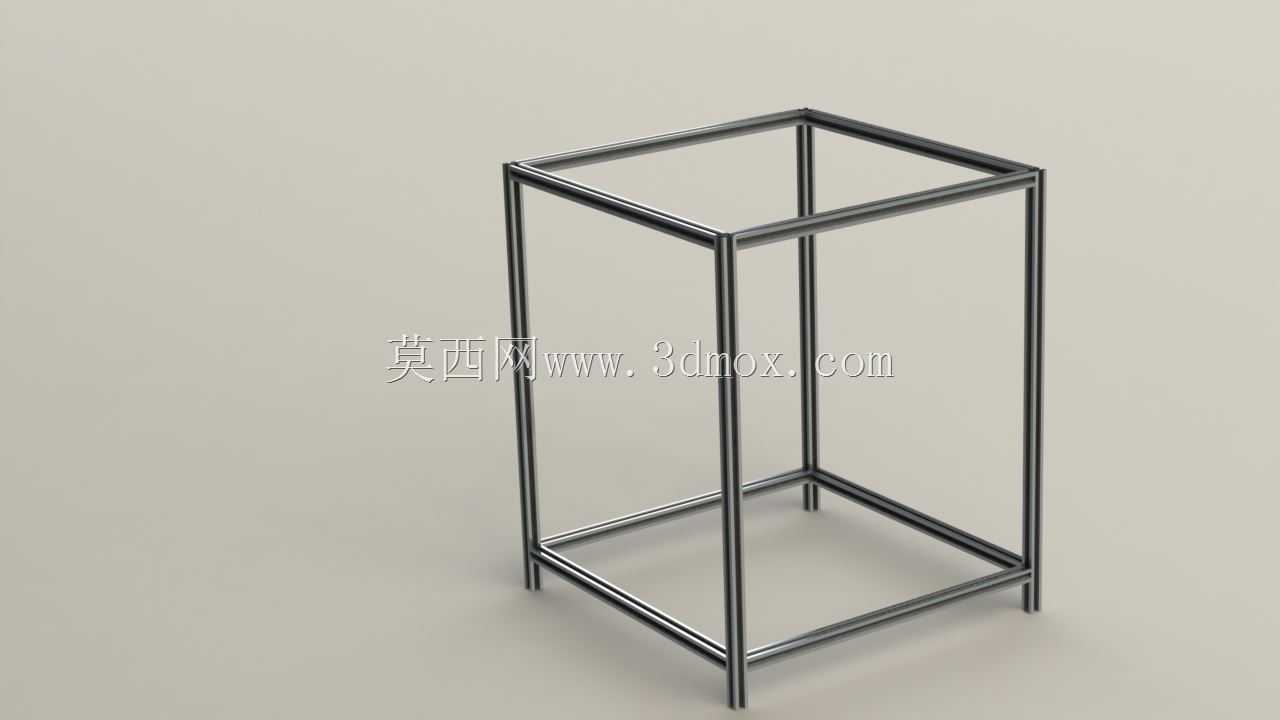

这款框架采用标准2020铝型材作为主体搭建材料，适配桌面级FDM3D打印机的整机承载需求，日常应用场景覆盖个人创客工作室、中小模型打样工坊、职业院校3D打印实训工位等场景，作为整机的承载基体承担所有运动组件、电控模块、打印平台的固定与受力传导作用。从设计思路来看，整体采用立方体对称式框架结构，摒弃了传统钣金焊接机架的复杂加工工序，全部采用型材角件配合螺栓锁紧的拼装方式，无需焊接工装即可完成组装，后期维护时可单独更换变形或磨损的单根型材，大幅降低设备运维成本。框架的上下两层矩形围边形成双固定基准面，下层围边用于安装底部脚杯或防滑脚垫，可调节整机水平度抵消放置台面的平整度误差，同时预留了电源模块、主控板的安装孔位，走线可沿型材内置槽道布置，避免外露线路干扰运动部件运行；上层围边用于固定X轴运动导轨组件、Z轴丝杆支撑座，四根垂直布置的型材作为Z向运动的导向支撑基准，型材的直线度公差直接决定Z轴运动的平稳性，设计时选用符合工业级直线度标准的铝型材，可避免高速打印时出现Z轴层纹偏移问题。从安装边界来看，框架整体外轮廓尺寸适配常规桌面级3D打印机的放置空间，内部净空尺寸可容纳220*220*250mm标准打印幅面的运动组件，型材槽道通用标准T型螺栓，可兼容市面上多数主流3D打印机的运动模组、挤出机构、热床平台的安装孔位，无需额外打孔攻丝即可完成组件固定。框架的受力设计经过载荷校核，四根垂直型材均匀分担整机重量与运动部件的动态载荷，打印过程中X轴、Y轴高速往复运动产生的振动可通过型材的刚性结构快速传导分散，减少共振带来的打印精度下降问题，同时开放式的框架结构便于打印过程中观察模型成型状态，也方便后期加装 enclosure 保温罩、空气过滤模块等拓展配件，适配PLA、ABS、PETG等不同耗材的打印环境需求。
