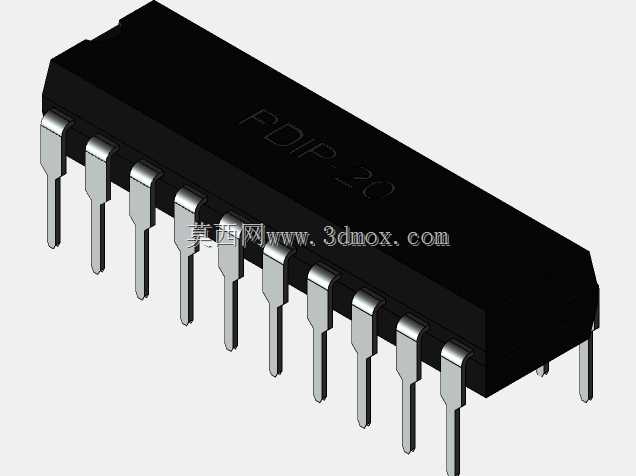

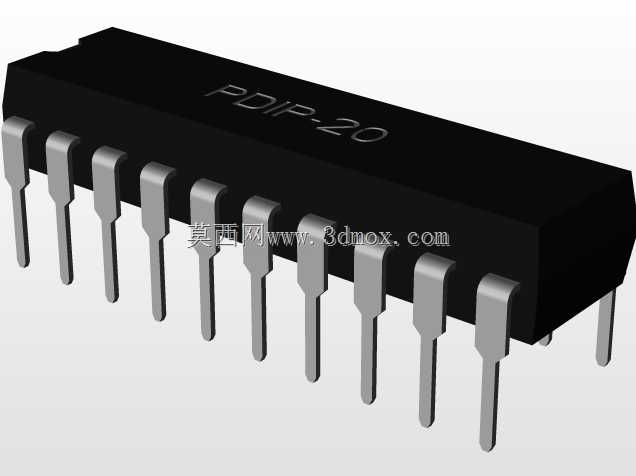

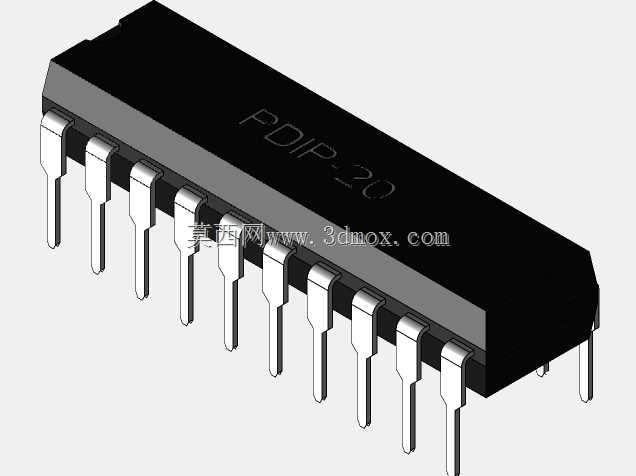

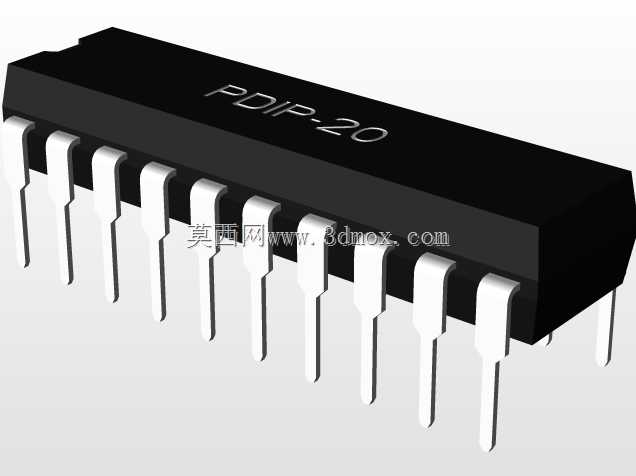

PDIP20直插双列封装芯片三维结构

在消费电子、工业控制板卡、传统家电控制回路的硬件开发环节，PDIP20直插封装的集成电路是十分常见的插件类元件，这类封装的芯片凭借通孔焊接的可靠性、手工焊接调试的便捷性，至今仍在小批量试制板卡、教学实验电路、高振动工况的工控板上大量使用，很多早期的单片机、逻辑芯片、接口驱动芯片都采用这一封装形式，即便当下表贴元件占比持续提升，直插双列封装的元件依旧在维修替换、学生电子竞赛、低成本工控设备领域保有稳定的应用空间。做PCB布局设计时，这类双列直插元件的安装边界是必须提前确认的核心参数，该款PDIP20封装的引脚间距为2.54mm，这是行业通用的标准间距，适配常规的万用板、标准IC插座，两排引脚之间的跨距为7.62mm，布局时需要在芯片两侧预留至少1mm的焊盘外走线空间，避免焊接时焊锡粘连到相邻走线，也给后续拆换芯片的烙铁操作留出足够操作余量。元件本体长度为25.4mm，宽度6.4mm，本体高度4.31mm，在做结构外壳设计时，需要注意芯片上方的壳体避让高度不能低于6mm，因为部分场景下会给芯片加装IC插座，插座本身会抬升2mm左右的整体高度，若预留高度不足会出现壳体顶压芯片导致引脚虚接的问题。从建模思路来看，做这类标准封装元件的三维模型，核心是保证引脚位置度的绝对精准，每根引脚的伸出长度、折弯角度、引脚截面尺寸都要和实际量产元件保持一致，引脚末端的倒角处理也要还原真实元件的形态，避免在PCB装配干涉检查时出现误判。本体部分的塑封外壳要还原表面的标识区域、引脚根部的塑封过渡圆角，不能做成完全锐利的直角块，实际量产的塑封IC在边角位置都有微小的脱模圆角，这些细节会影响结构干涉检查的准确性。在板卡装配的实际场景中，这类直插元件的波峰焊工序需要确认引脚伸出PCB背面的长度控制在1.5-2mm之间，过长会导致波峰焊时引脚挂锡过多造成相邻引脚桥接，过短则会导致焊锡浸润不足出现虚焊，建模时还原引脚的准确长度，也能给工艺人员提前核对钢网、波峰焊参数提供参考。很多刚接触硬件结构设计的工程师容易忽略直插IC的引脚折弯公差，实际量产中引脚的共面度会有0.1mm以内的偏差，建模时可以按照理想共面状态制作，但在结构评审时需要预留出这部分公差对应的装配余量，避免因为元件公差导致装配时PCB被引脚顶起变形。另外在做整机的热设计时，这类PDIP封装的芯片塑封本体导热系数不高，若芯片功耗超过0.5W，需要在本体上方预留散热片的安装空间，建模时准确还原本体的顶面平面度，也能给后续散热方案的选型提供尺寸参考，避免选到的散热片和芯片本体接触面积不足影响散热效率。
