11针SMH-SMW200连接器组件结构设计

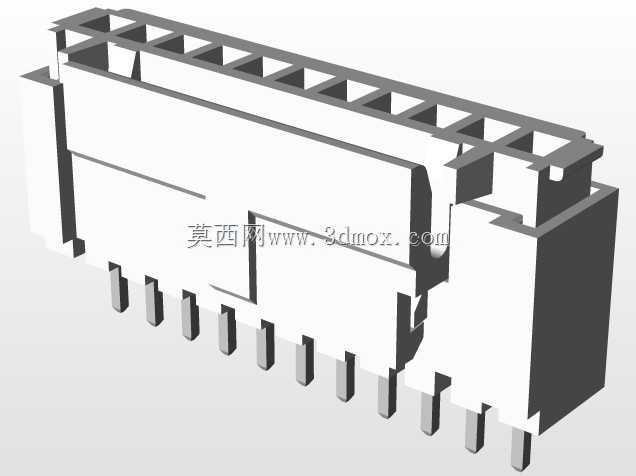

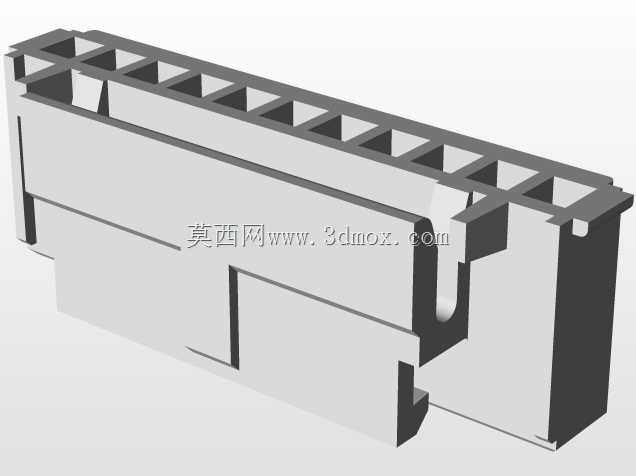

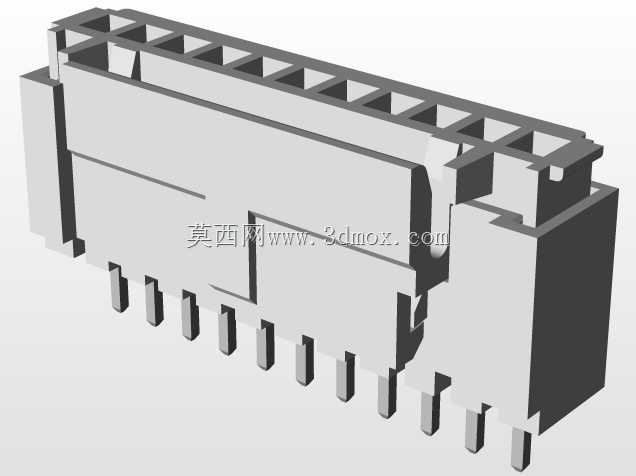

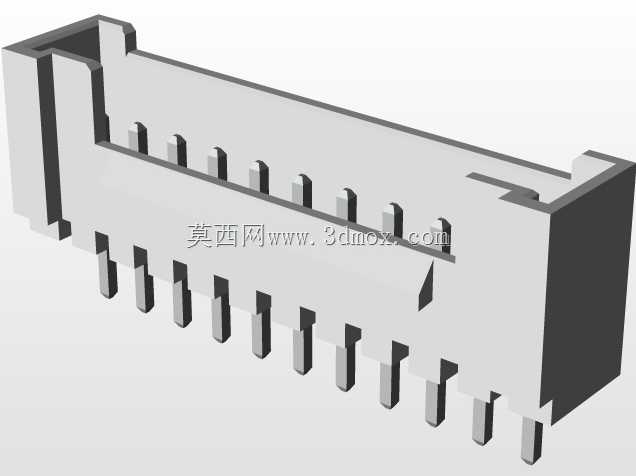

在工业控制板卡、消费电子主板、小型电气控制模块的板间连接场景中，这类11针连接器是实现信号与小功率电源稳定传输的核心基础部件，日常选型时经常会遇到安装空间受限、插拔对位不准、引脚焊接虚接等实际问题，这款连接器的结构设计正是针对这类现场痛点做了针对性优化。从实际安装边界来看，该连接器采用直插式板端安装设计，引脚间距符合2.0mm间距接插件的通用规范，整体塑壳主体为长方体结构，一侧设置有带导向斜角的插接对位槽，对接公端时可自动修正±0.3mm范围内的装配偏移，避免插针弯折导致的接触不良问题。塑壳上部的格栅式加强筋结构并非冗余设计，一方面可以在高温过波峰焊时减少塑壳受热形变，避免引脚定位偏移导致的焊盘错位，另一方面在多次插拔后可维持塑壳结构强度，防止插接位开裂松脱。引脚部分采用直插弯脚设计，焊接端长度适配1.6mm厚度的常规PCB板，焊盘位置预留了足够的爬电距离，满足低压电气设备的安规要求，接触端采用弹性接触结构，插拔力控制在单针0.5-0.8N区间，既保证接触电阻稳定在毫欧级，又不会出现插拔过紧导致的板卡受力变形问题。设计过程中优先考虑了量产的工艺可行性，塑壳采用对称式脱模结构，无复杂侧抽芯结构，可有效降低注塑生产的不良率，引脚采用连续冲裁工艺生产，装配时可通过塑壳的定位卡槽实现快速压装，不需要额外的点胶固定工序，适配自动化产线的批量组装需求。在实际设备应用中，这类连接器多用于传感器信号采集回路、IO控制信号回路的板间连接，相比传统的排线焊接方式，可大幅提升现场装配与后期维护的效率，出现模块故障时可直接插拔更换，不需要逐线拆线焊接。塑壳选用的耐温材质可满足-40℃到105℃的工作温度区间，适配多数工业现场的环境温度要求，插接到位后会有清晰的卡扣反馈手感，避免现场装配时出现虚插脱落的问题，引脚的镀金层厚度满足至少500次插拔的接触可靠性要求，适合需要频繁维护拆装的设备场景。
