9针卧式板对板连接器组件结构设计

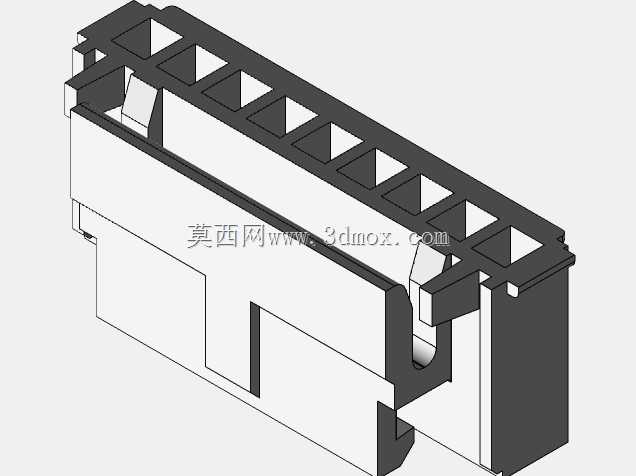

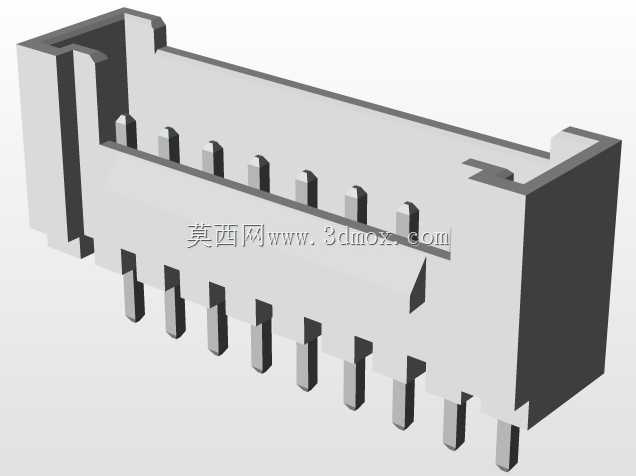

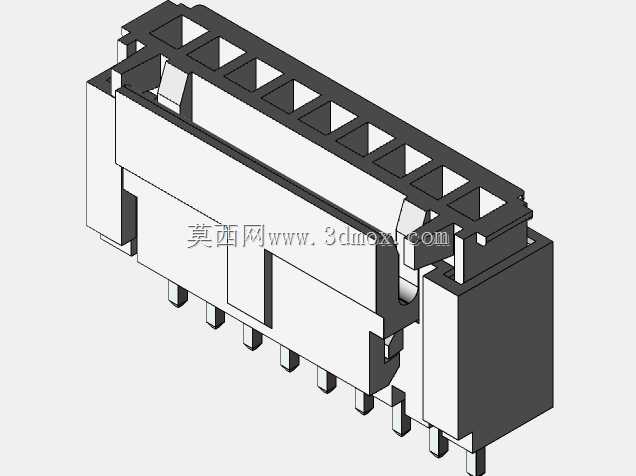

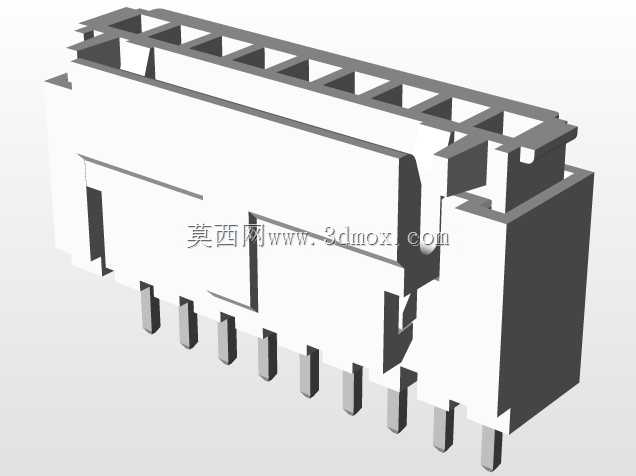

这款9针卧式连接器组件，主要应用在工业控制板卡、小型智能设备内部的电路板间信号传输场景，在低压直流信号回路、低速通讯链路的板间连接环节十分常用，日常选型时经常会在PLC扩展模块、小型传感信号采集板、消费类电子主控板的对接结构中见到这类结构。从实际使用的角度看，这类连接器的核心作用是实现两块平行排布的印制板之间的物理固定与电气连通，不需要额外飞线，能大幅缩减设备内部的布线空间，同时降低手工接线带来的虚接、错接风险，批量装配时的效率远高于散线压接的连接方式。设计这款连接器结构时，首先要考虑的是插合导向的容错性，胶壳外侧的导向斜角做了15度的导入设计，即使插装时存在0.8mm以内的对位偏差，也能顺着导向斜面顺利滑入对位，不会出现针脚顶弯、胶壳卡滞的问题。插针采用直插式弯脚设计，插装端的截面做了微小的倒角处理，穿过印制板过孔时不会刮伤孔壁的铜箔层，焊接后的针脚露出板面的高度控制在1.2mm到1.5mm之间，既保证焊锡能够充分浸润包裹针脚，也不会因为针脚过长和板上其他元器件产生干涉。胶壳本体的隔仓结构是设计的重点，每一根插针都有独立的隔离腔室，相邻针位之间的绝缘壁厚达到0.4mm，能够承受常规低压信号回路的绝缘耐压要求，避免相邻针脚之间出现爬电、信号串扰的问题。胶壳顶部的定位凸台，和对接端连接器的定位凹槽配合，插合到位后会有轻微的卡扣阻尼感，既可以防止设备运输、振动过程中连接器松脱，也能让装配工人直观判断是否插装到位，不需要额外做对位标记。安装边界方面，这款连接器的本体宽度适配2.0mm间距的标准针位排布，整体高度在板上占用的垂直空间不超过8.5mm，对于内部空间紧凑的手持类设备、薄型控制模块来说，这个尺寸能够很好地适配薄型壳体的内部堆叠要求，插针的焊盘位置按照标准波峰焊工艺要求设计，焊盘边缘和相邻走线的间距满足常规PCB制板的工艺公差，不需要额外调整制板参数就能直接投板使用。在长期使用的可靠性设计上，胶壳选用的耐温材质能够适配常规波峰焊的260度峰值温度，过炉时不会出现胶壳变形、针位偏移的问题，插合后的保持力能够达到单针1.5N以上，常规的振动、冲击工况下不会出现接触不良的问题。
