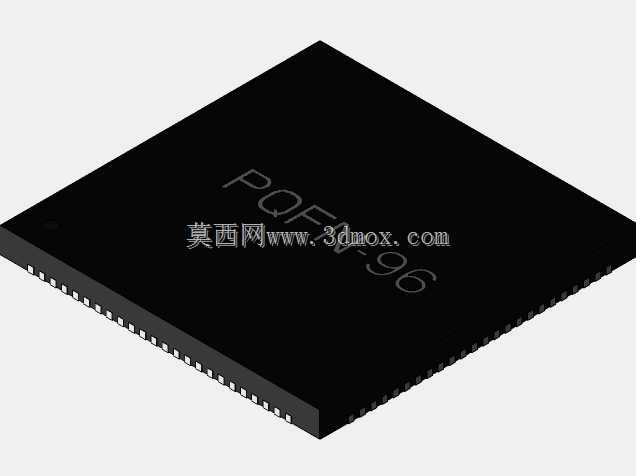

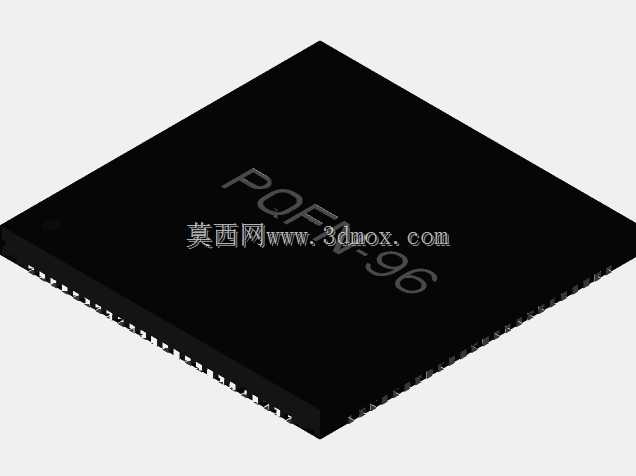

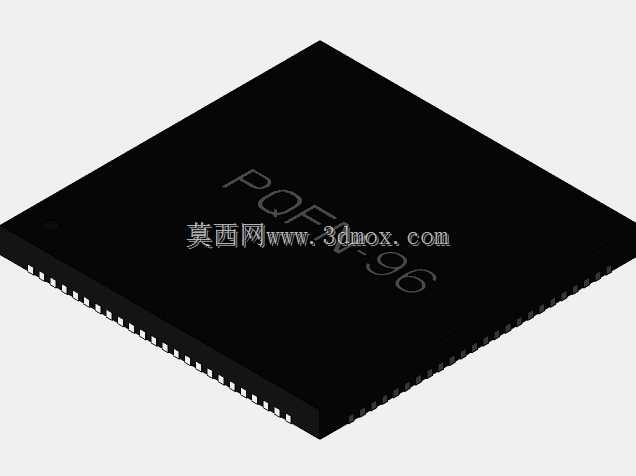

PQFN96引脚SMD封装芯片三维结构模型

在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，表面贴装类芯片的封装尺寸精度直接决定了整板的可制造性与后期SMT贴片良率，这款96引脚的PQFN封装芯片模型，正是为适配高密度板卡设计需求搭建的精准结构参考。不同于传统带引脚伸出的封装形式，PQFN封装的引脚全部排布在封装本体的侧下方，贴装完成后焊盘与PCB板面完全贴合，既能够缩短信号传输路径、降低高频工作状态下的寄生参数影响，也能通过芯片底部的裸露散热焊盘直接与PCB上的散热铜箔连接，大幅提升大功耗芯片工作时的散热效率，在电源管理、主控接口、信号转换类电路中应用十分广泛。从设计维度来看，这款模型严格遵循PQFN封装的标准引脚排布规则，96个引脚以0.35mm的间距均匀分布在封装本体的四个侧边，建模过程中对每个引脚的宽度、厚度、侧伸长度都做了精准还原，同时预留了引脚与焊盘接触的公差余量，能够直接导入PCB设计软件做封装匹配校验，也可以用于SMT贴装工序的钢网开孔参考、吸嘴选型匹配验证，避免设计阶段因为封装尺寸偏差导致后期贴片出现虚焊、连锡、器件偏移等工艺问题。模型还原的封装本体尺寸为10mm×10mm见方，整体高度仅0.8mm，属于超薄型表贴封装，在布局时需要注意器件周边的禁布区范围，既要保证与周边贴片电阻、电容等元器件保留足够的安全间距，避免回流焊过程中出现器件干涉，也要为芯片底部的散热焊盘预留足够的铜箔面积与过孔阵列，保证散热路径通畅。对于结构设计从业者而言，这款模型可以直接用于整机内部的堆叠干涉检查，核算板卡安装后芯片表面与壳体、屏蔽罩之间的安全距离，尤其是在超薄类消费电子产品的结构设计中，0.8mm的器件高度对整机堆叠的空间余量要求极高，精准的模型能够有效避免后期开模阶段出现空间不足、器件顶壳的问题。建模过程中特意简化了芯片表面的丝印细节，保留了封装本体的棱角、引脚的倒角以及底部散热区的结构特征，既保证了装配校验时的尺寸精度，也不会因为模型面数过多影响大型装配体的运行流畅度，不管是做板级的器件布局仿真，还是做整机的装配公差分析，都能够提供可靠的结构参考。
