PDIP24S直插双列封装芯片三维结构

在电路板设计与电子装联领域，双列直插封装的集成电路是通孔插装工艺里应用极为广泛的器件类型，这款PDIP24S结构的建模，完全围绕实际生产中的安装适配需求展开。做过工控板、老式家电控制板、教学实验板设计的工程师都清楚，直插封装器件的建模精度，直接影响PCB封装库的准确性，一旦引脚间距、本体宽度、引脚伸出长度的尺寸出现偏差，轻则波峰焊后引脚虚焊、本体歪斜，重则器件无法插入焊盘孔，直接导致整板加工报废。

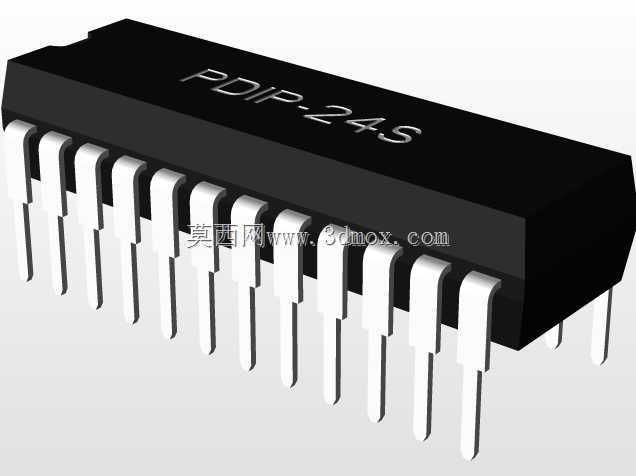

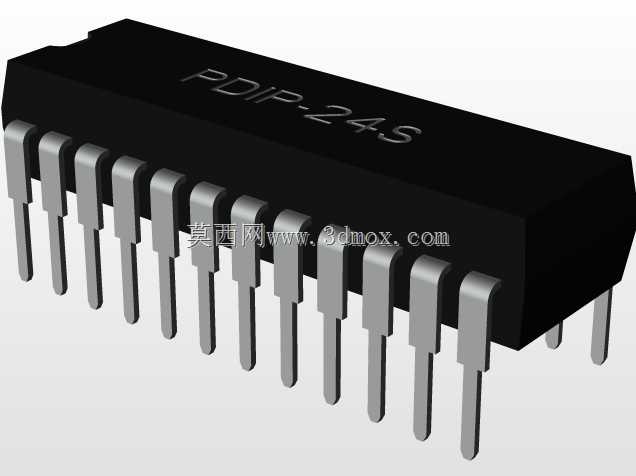

这款模型还原的24引脚双列直插塑封芯片，引脚采用标准的1.778mm引脚间距设计，也就是行业内常说的70mil间距，两排引脚之间的跨距为7.62mm，也就是300mil的标准塑封宽度，本体长度方向的尺寸控制在21.95mm，引脚从本体底部伸出的长度为6.4mm，本体自身厚度为4.31mm，所有尺寸边界都严格匹配实际量产器件的安装公差范围。建模过程中特意还原了引脚的弯折弧度，没有采用生硬的直角折弯结构，因为实际生产中直插芯片的引脚成型有标准的折弯半径，这个细节如果忽略，在做装配干涉检查时，会误判引脚与板上周边贴片元件的间隙，导致实际组装时引脚剐蹭周边元件焊盘。

从应用场景来看，这类24引脚的PDIP封装器件，常用来搭载中小规模逻辑芯片、接口转换芯片、低端单片机以及运算放大器阵列，在对可靠性要求较高、需要方便后期维修拆换的工业控制板卡、电力监测终端、老式家电主控板上十分常见。不同于表贴封装的器件，直插PDIP器件的安装需要在PCB上开设对应直径的金属化孔，建模时特意区分了本体塑封部分与金属引脚的材质外观，塑封本体的哑光黑质感、引脚的镀锡金属质感都做了区分，方便在做整机三维布线时，直观区分器件的不同结构部分，检查器件与周边结构件、接插件的安全间隙。

设计建模思路上，没有刻意做外观的艺术化处理，所有结构特征都服务于工程装配校验需求：本体顶部的丝印标识区域做了平面还原，方便后期在模型上添加器件型号标识；引脚的截面尺寸按照实际0.5mm左右的方形引脚还原，确保在做焊盘适配时，开孔尺寸的计算能匹配引脚实际截面积；本体两端的注塑工艺缺口也做了还原，这个缺口是生产过程中模具进胶的位置，同时也是装配时识别引脚1号位置的参考标记，在做装配仿真时，可以通过这个标记快速核对器件安装方向，避免装反导致的电路烧毁问题。

在做整机结构校验时，这类直插器件的本体高度是必须关注的安装边界，4.31mm的本体高度，加上引脚穿过PCB后在背面伸出的剪脚长度，整体占用的板上板下空间都可以通过这个模型直接测量，不需要再额外查阅器件手册估算，对于结构紧凑、板卡上下都有壳体限位的产品来说，这个尺寸的精准还原能大幅减少后期打样的试错成本。同时模型还原了引脚根部与塑封本体结合的凸台结构，这个位置是器件引脚受力的关键位置，在做引脚成型、插件工序的应力仿真时，这个结构的还原能让应力计算结果更贴近实际生产状态，避免引脚受应力过大断裂的问题。
