0201封装贴片电阻精密三维数模

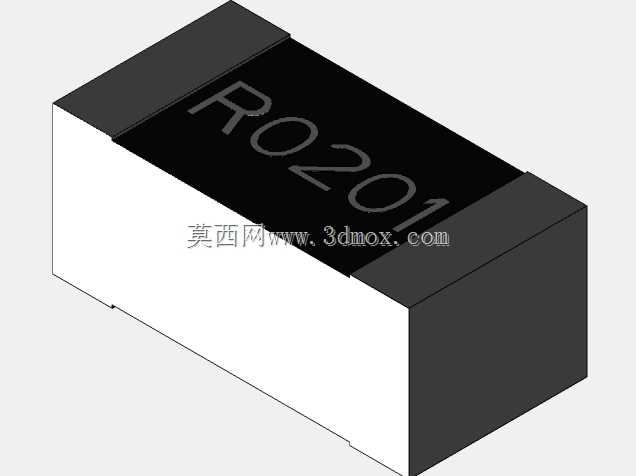

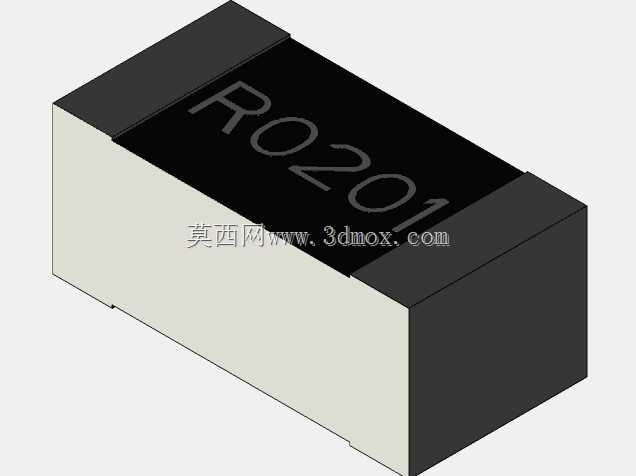

做消费电子、工控板卡的PCB布局时，0201封装的贴片电阻是板上密度最高的无源器件之一，这类超小型片式电阻的三维数模，直接决定了结构干涉检查、SMT钢网开孔校验、整机组装间隙校核的准确度，很多刚入行的结构工程师容易忽略这类微型元件的建模精度，等到试产时出现元件撞件、贴装偏移、焊盘爬锡不足的问题，再回头改板耽误的项目周期成本远高于前期建模投入的精力。这款0201规格的贴片电阻数模，严格按照实际量产元件的外形尺寸还原，本体长度0.6mm、宽度0.3mm、高度0.25mm，两端电极的倒角、本体顶面的丝印标识区域都做了等比例还原，没有做过度的简化处理，完全能满足高密度PCB组装的仿真需求。从实际应用场景来看，这类微型贴片电阻广泛用在智能手机、可穿戴设备、微型传感器模块的电路板上，因为板上空间极度受限，元件之间的间距往往控制在0.1mm以内，只要数模的尺寸偏差超过0.05mm，干涉检查的结果就会完全失真，要么误报不存在的干涉点，要么漏掉实际会发生的撞件风险。建模时特意区分了电阻本体的陶瓷基体部分和两端的金属电极部分，不同材质的外观分色清晰，在做整机热仿真的时候，还可以直接给不同部分赋予对应的材料属性，不用再重新拆分模型。两端电极的端面平整度、电极包裹本体的侧边尺寸都按照实际物料的公差中位值做了还原，在做SMT贴装仿真的时候，可以准确模拟吸嘴取料的接触面、焊盘上锡后的焊缝高度，提前预判贴装过程中可能出现的立碑、偏移问题。很多工程师在做板级建模的时候，习惯直接调用EDA软件导出的简化元件模型，那些模型往往是忽略了电极厚度、本体倒角的方块，在做整机结构堆叠的时候，尤其是靠近外壳、屏蔽罩的位置，很容易因为模型尺寸不准出现装配间隙不足的问题，这款数模把所有影响装配的尺寸边界都做了精准还原，不管是做PCB与结构件的间隙检查，还是做产线贴装程序的模拟校验，都能直接复用，不需要再做二次尺寸修正。本体顶面的标识区域做了平整化处理，后续如果需要替换不同阻值的丝印标识，直接在对应面上贴图即可，不用重新修改模型结构，适配不同阻值同封装电阻的建模需求，能大幅减少同类元件重复建模的工作量。
