PQFN48贴片式SMD芯片封装结构

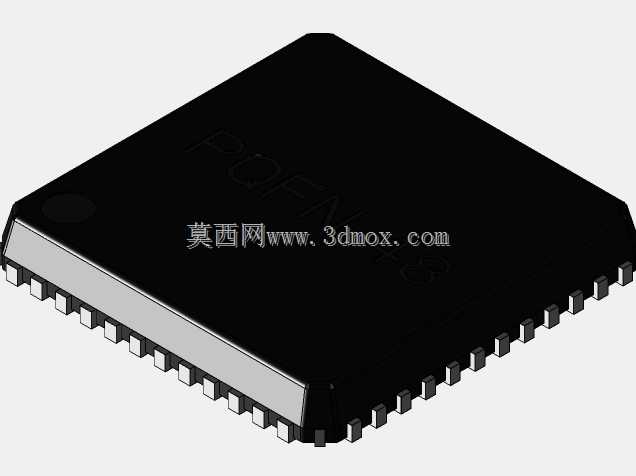

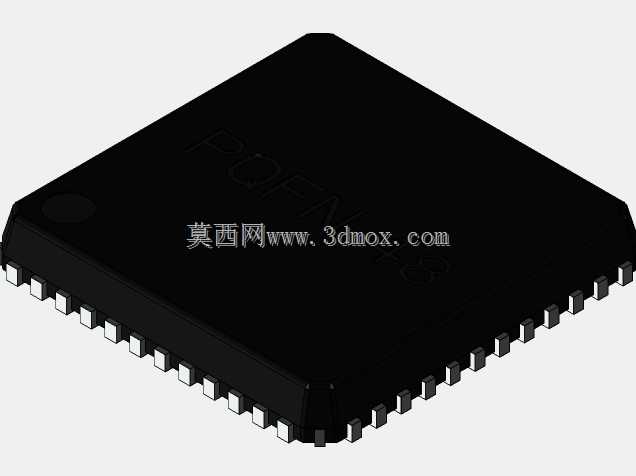

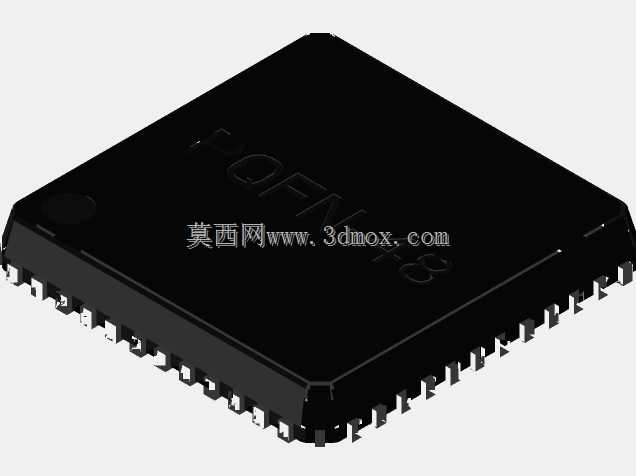

在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，表面贴装型半导体器件的封装三维模型，是结构工程师完成板件堆叠、干涉检查、焊盘匹配的核心参考依据，这款PQFN48封装的SMD芯片模型，完全贴合量产器件的实际外形参数，可直接导入各类三维装配环境完成布局验证。从实际应用场景来看，这类48引脚的PQFN封装器件，常被用作主控MCU、电源管理芯片、信号转换芯片，广泛布置在各类高密度印刷电路板上，由于PQFN封装采用无引脚扁平设计，底部带有大面积散热焊盘，相比传统QFP封装占用板卡面积更小，散热效率更高，在对安装空间、散热性能有较高要求的便携设备、工业采集模块中应用十分普遍。做板卡结构设计时，工程师首先要确认的就是器件的安装边界，这款封装的外形尺寸为6.8mm×6.8mm，器件本体高度0.9mm，引脚间距为0.5mm，所有引脚的伸出长度、厚度、倒角细节都完全参照实际量产器件的公差范围建模，不会出现模型与实物尺寸偏差导致的装配干涉问题。建模过程中，针对这类表贴器件的设计重点，首先还原了四周48个引脚的排布规律，每个引脚的焊盘接触位置、引脚与本体的衔接圆角都做了精准还原，同时还原了器件本体表面的引脚1定位标识，方便工程师在装配时快速确认器件安装方向，避免反向贴装的工艺错误。另外，模型也还原了器件底部的散热焊盘结构，在做板卡热仿真、焊膏钢网开孔设计时，这个结构的尺寸精度会直接影响后续焊接良率与散热效果，建模时严格参照JEDEC相关封装标准，保证散热焊盘的尺寸、位置与实物完全一致。在实际选型与布局阶段，使用该模型可以提前完成器件与周边电容、电阻、接插件的间隙检查，确认器件高度不会与外壳、屏蔽罩等结构件产生冲突，同时也能为SMT贴片编程提供准确的器件外形参考，减少试产阶段的器件匹配问题。不同于简化的示意模型，这款封装模型对器件本体的边缘倒角、引脚末端的共面度细节都做了还原，能够真实模拟器件过回流焊后的实际安装状态，帮助结构工程师在设计阶段就排查掉引脚与丝印重叠、器件与周边结构件间隙不足等常见问题，大幅缩短板卡设计的迭代周期，降低试产阶段的工艺风险。
