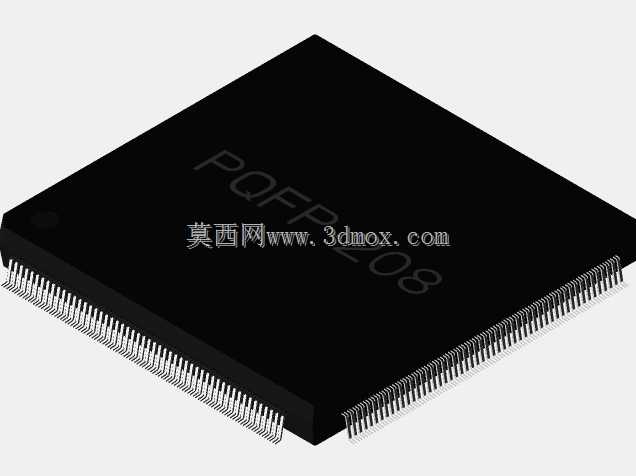

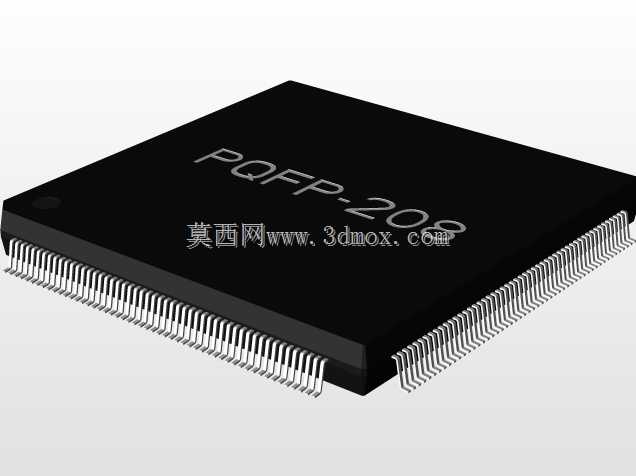

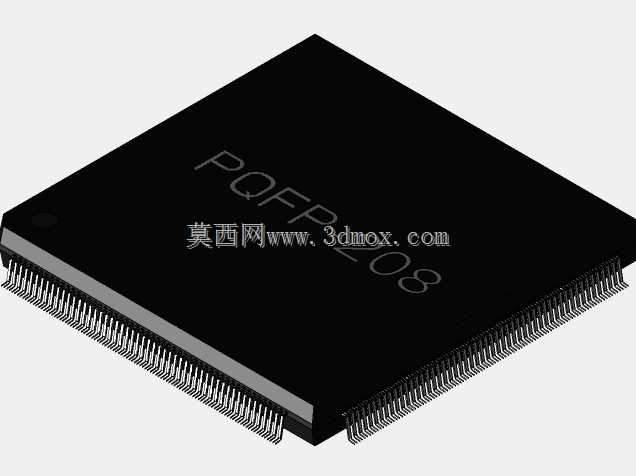

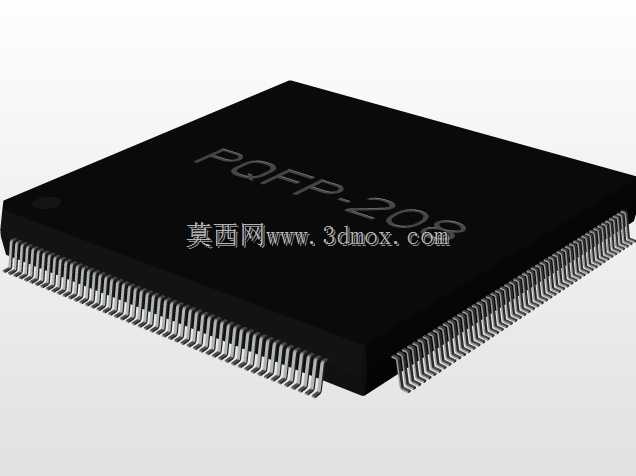

PQFP208封装贴片芯片三维结构

在消费电子、工业控制板卡、通信终端设备的PCB布局设计环节，这类PQFP208封装的贴片芯片是高密度集成电路常用的封装载体，做结构设计时往往需要精准的三维模型来核对板卡布局空间、干涉风险，避免后期打样出现元件与壳体、接插件、散热件的位置冲突。这款封装的引脚采用0.65mm间距设计，整体本体尺寸为40x40mm，属于薄型四方扁平封装范畴，四周均匀排布208只鸥翼形引脚，引脚成型弧度严格按照贴片工艺要求设计，能匹配SMT回流焊的工艺公差，在做焊盘设计、钢网开孔参考时，模型的引脚尺寸、共面度参数都能提供直观的结构参考。设计这类元件三维模型时，首先要还原封装本体的方正外形，顶面预留丝印标识的平面区域，四周引脚的排布要严格对应引脚间距参数，每只引脚的弯折角度、伸出长度、引脚厚度都要符合实际元器件的加工公差，不能出现引脚间距偏差、引脚成型角度错误的问题，否则会导致PCB设计时焊盘与引脚对位失准，直接影响生产焊接良率。从实际应用场景来看，这类封装芯片多用于主控电路、逻辑运算电路、接口转换电路中，板卡堆叠设计时，不仅要考虑芯片本体的占用面积，还要预留芯片周边的焊接工艺空间、返修操作空间，以及上方的散热间隙，三维模型可以直观呈现芯片的整体高度、引脚外伸的边界尺寸，结构工程师在做整机内部堆叠时，可以直接调用模型核对安装边界，确认芯片与周边屏蔽罩、固定柱、相邻元件的安全距离，避免出现装配干涉。不同于直插封装元件，这类SMD贴片元件的安装高度较低，鸥翼引脚的成型结构具备一定的应力释放能力，能适配PCB板在温变环境下的轻微形变，减少引脚脱焊的风险，建模时还原引脚的细微弯折结构，也能帮助工艺人员提前预判焊接时的引脚共面度风险，在设计阶段就优化焊盘尺寸与布局。做板级结构设计时，很多工程师容易忽略元件本体的边角倒角、引脚末端的成型细节，这些细节恰恰会影响后期装配时的干涉检查精度，比如芯片边角如果没有做对应倒角处理，在靠近板卡固定螺丝柱时，可能会出现实际元件能装入但模型检查无提示的隐性干涉，而精准还原的三维模型就能规避这类问题，让结构评审阶段就能发现布局缺陷，缩短产品研发的迭代周期。
