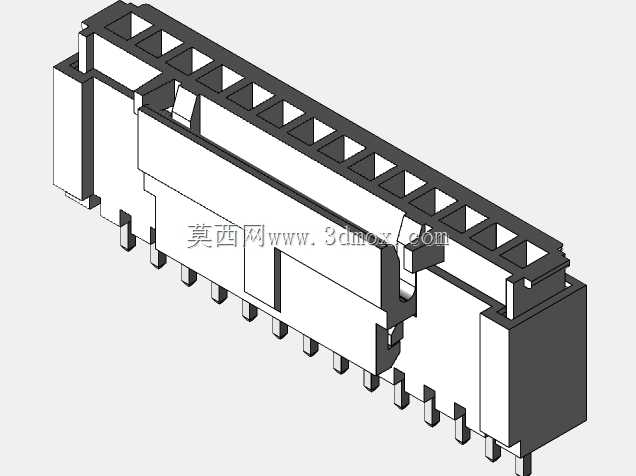

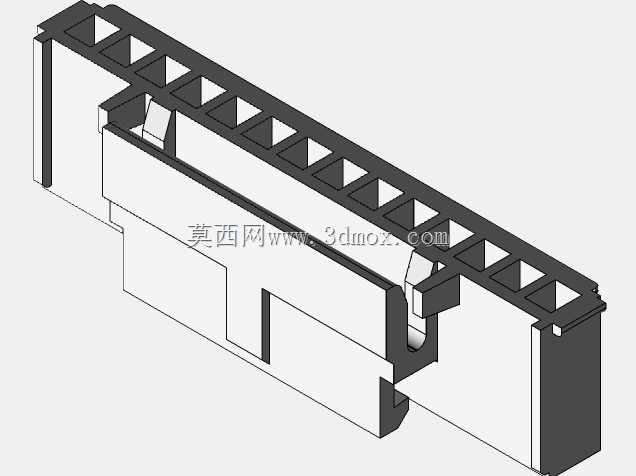

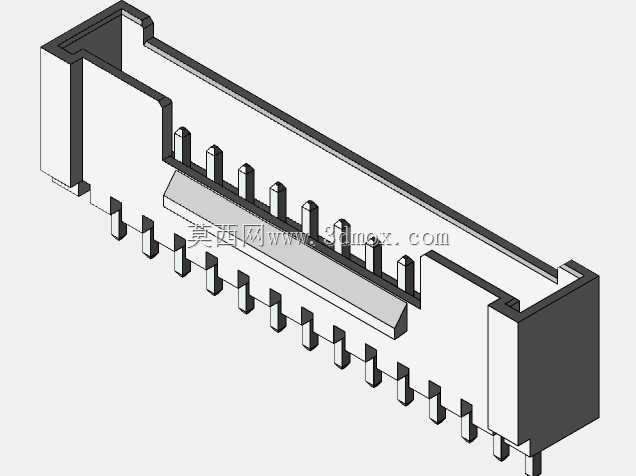

14针SMH200-SMW200连接器组件结构

这款14针连接器组件主要面向板对线电气连接场景，在工业控制板卡、小型伺服驱动模块、嵌入式工控设备内部的线束对接环节应用广泛，能够实现多回路信号与小功率供电的同步传输，避免单针散接带来的接线错误、接触不良等现场问题。从结构设计来看，组件采用公母对插的防呆构型，壳体侧面设置有不对称的定位卡扣，插合过程中可自动导向对位，完全杜绝反插损坏针脚的风险，插合到位后卡扣会自动锁止，在设备存在小幅振动的工况下也不会出现松脱退针的情况。针脚采用2.0mm标准间距排布，单针额定载流可满足常规信号传输与小功率供电需求，针脚根部做了加宽补强设计，在波峰焊焊接过程中能够减少针脚受高温产生的形变偏移，提升批量焊接的良率。壳体采用耐高温工程塑料材质，可适配常规回流焊、波峰焊的工艺温度区间，不会在焊接过程中出现壳体软化、形变的问题。安装边界方面，该连接器为直插卧式板装结构，贴板安装后整体突出板面的高度控制在较低区间，能够适配内部空间紧凑的电控设备安装需求，针脚伸出PCB板的长度符合常规板厚的焊接要求，不需要额外剪脚处理。公端与母端对插后，接合面处设置有一圈微小的贴合止口，能够阻挡日常环境中的浮尘进入接触区域，降低长期使用后接触电阻升高的概率。在实际选型使用中，该款连接器可适配对应线规的压接端子，线束端压接完成后直接插入母座对应孔位即可完成线束端装配，不需要额外的固定结构，装配效率远高于传统的焊接式接线端子，同时后期维护更换线束时也可直接拔插对应回路，不需要拆解整个接线排。壳体两侧的导向槽在插合过程中能够分散插合力，避免单侧受力导致针脚弯折，对于批量装配的生产线来说，能够有效降低装配环节的零件损耗率。针脚的排布顺序在壳体表面做了隐形的编号标识，接线时可对照原理图快速核对线序，减少接线排查的时间成本。
