SMH200系列15针2mm节距母接插件结构

这款接插件主要面向高密度布线的电子设备内部连接场景，常见于工业控制板卡、小型伺服驱动模块、便携检测仪器的内部信号传输链路，用来实现PCB板与板之间、板与外接功能模组之间的低压信号稳定连通，适配需要频繁插拔维护或者模块化组装的设备结构，避免直接焊接带来的后期维护拆换难度。

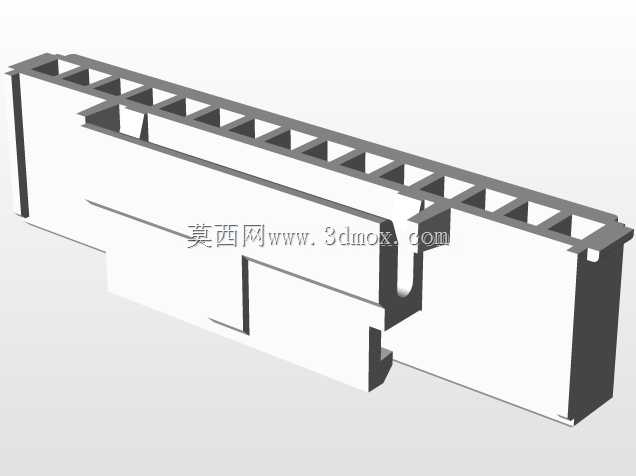

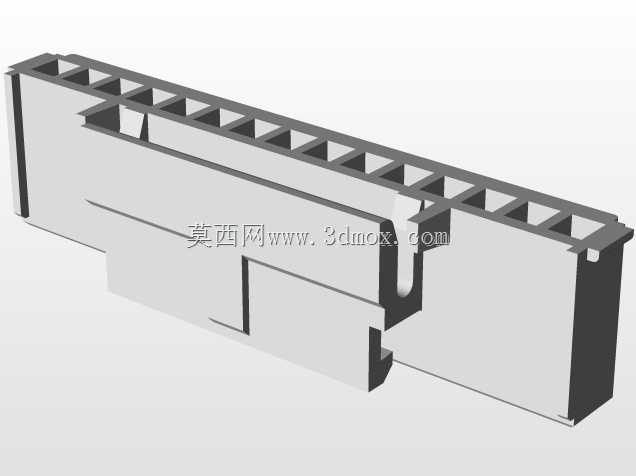

设计上采用2mm标准节距排布15个接触位，整体外形长度控制在31.6mm，宽度2.9mm，高度7.8mm，属于窄体卧式贴装类接插件，安装时不需要在PCB上预留过大的布设空间，能够适配板上空间紧张的紧凑型设备布局。主体采用绝缘基座加内嵌接触端子的结构，基座上的格栅式分隔筋将每个接触端子独立隔开，避免相邻针位之间出现信号串扰，同时格栅结构也提升了基座整体的结构强度，在插拔受力时不会出现基座开裂或者端子移位的问题。

基座端部设计的卡扣定位结构，在公母头对插完成后能够实现卡合锁定，避免设备运行过程中受振动影响出现接插件松脱、接触不良的问题，阴螺纹的锁紧结构可以配合外接固定件实现额外的加固，适合在有持续振动的工业现场设备中使用。接触端子采用弹性接触结构设计，公头插入时端子能够产生稳定的接触压力，保证多次插拔后依然保持可靠的接触电阻，不会因为氧化或者接触压力衰减导致信号传输中断。

建模过程中严格还原了接插件的实际安装边界，基座底部的贴装定位凸台高度、端子伸出长度都按照实际量产尺寸还原，结构设计人员在进行PCB布局时可以直接调用该模型进行干涉检查，提前确认接插件与周边电容、芯片等元器件的安全间距，避免后期打样出现元器件干涉无法组装的问题。基座侧面的导向槽结构也做了精准还原，公头插入时能够顺着导向槽对位，不会出现针位偏移顶弯端子的情况，对插过程的容错空间符合常规工业接插件的设计标准。

从实际选型角度看，这款接插件的窄体设计能够在有限的板卡宽度方向上排布更多连接点位，相比同针数的传统接插件，宽度方向占用空间缩减近40%，非常适合多通道信号采集模块、小型化PLC扩展模块这类对板上空间利用率要求较高的产品，安装时采用标准SMT贴装工艺，能够匹配常规的回流焊温度曲线，不需要额外调整焊接工艺参数，适配现有量产产线的加工要求。
