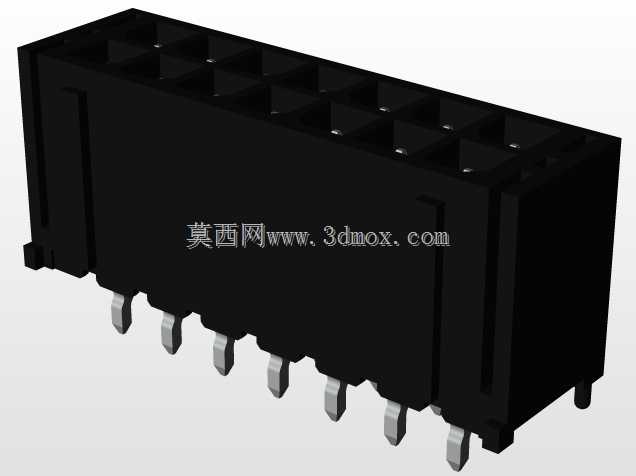

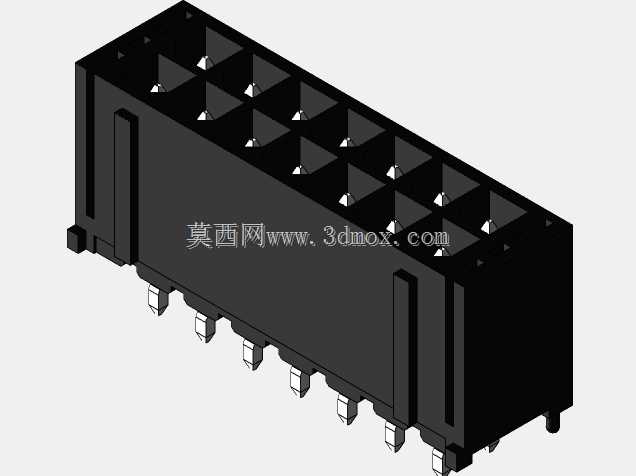

这款14位直插式板端插座,主要面向工业控制板卡、电源模块、伺服驱动单元的内部信号与小功率电源连接场景,在PCB组装产线的波峰焊工序中可直接通过通孔插装完成焊接固定,无需额外的SMT贴装工序适配,能兼容常规厚度1.2-2.0mm的FR-4环氧玻纤电路板安装。从结构设计来看,整体采用黑色高温绝缘塑壳作为主体基座,塑壳内部对应每一个引脚位置设计有独立的接触腔室,相邻腔室之间设置有绝缘隔筋,可避免相邻引脚在大电流传输或潮湿工况下出现爬电、打火问题,绝缘材质选用满足UL94-V0阻燃等级的热塑性材料,可承受波峰焊阶段260℃以内的高温冲击,不会出现壳体变形、引脚移位的问题。引脚部分采用镀锡铜合金材质,插装端设计为标准直插弯脚结构,引脚伸出塑壳底部的长度适配常规波峰焊的吃锡深度要求,焊接后引脚与PCB焊盘的结合强度可满足日常设备运维中的插拔受力需求,不会出现引脚脱焊、壳体松动的问题。接触端采用弹性夹持结构,公端插针插入时可形成稳定的多点接触,接触电阻控制在毫欧级,可稳定传输3A以内的直流电流与高频脉冲信号,在振动等级满足GB/T 2423.10要求的工业设备场景中,不会出现接触瞬断的问题。外形尺寸方面,整体长度24.7mm,宽度7.36mm,本体高度9.9mm,相邻引脚中心节距为3mm,14个引脚沿长度方向等距排布,安装时在PCB上对应的通孔焊盘需按照节距要求排布,焊盘孔径设计为0.8mm即可满足引脚插装需求,塑壳本体在PCB上的投影区域需预留足够的安装空间,避免与周边贴片电容、电阻等低矮元件出现干涉,插座上方需预留至少10mm的插拔操作空间,方便公端插头的对位插入与拔出。在实际选型应用中,这类连接器常被用于工控板卡的扩展接口连接、小型电源模块的输出端接线、传感器信号的集中转接场景,相比线对板连接器,板对板直插结构的连接路径更短,信号传输损耗更小,同时省去了线束压接的工序,可降低整机组装的物料与人工成本。设计建模时需重点关注塑壳内部接触腔的同轴度,若腔室与引脚的同轴度偏差超过0.1mm,会导致公端插针插入时出现卡滞、插偏的问题,同时引脚的折弯角度需严格控制在90°±0.5°范围内,否则插装时会出现引脚无法对准焊盘、壳体翘起的问题,影响焊接良率。
