THT直插式68Pin排针连接器结构设计

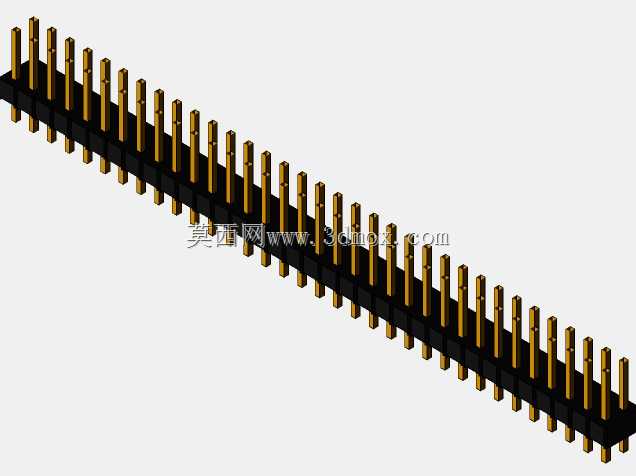

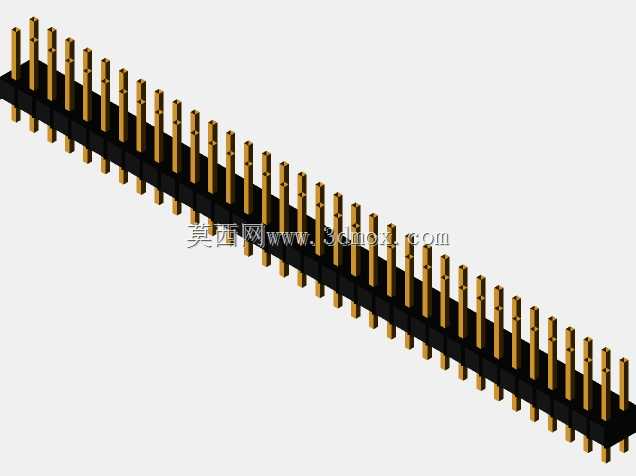

这款直插排针是板级电路互联场景中极为常用的基础连接元件，日常选型中常被用于工控主板、嵌入式开发板、电源模块、通讯接口板的板间信号与小电流传输场景，适配常规波峰焊工艺，能稳定适配常规FR-4环氧玻纤板的通孔安装需求。从结构设计来看，该排针采用单排直插布局，接触端子选用黄铜基材做基底，表层做镀金处理，既保证接触端的导电性能，降低长期通电后的接触电阻，也能提升端子的抗氧化能力，适配多场景下的长期使用需求；绝缘基座选用耐高温工程塑料注塑成型，能耐受波峰焊过程中的短时高温冲击，不会出现基座变形、端子移位的问题，同时基座上的端子定位槽做了高精度公差控制，能保证每根插针的位置度偏差控制在合理范围内，避免插装时出现针脚偏斜无法对准PCB孔位的问题。尺寸边界上，该排针相邻端子的中心间距为2.54mm，是行业通用的标准间距规格，能直接适配市面上绝大多数标准排母、杜邦线座的匹配需求，整体长度方向覆盖68个针位，总长度86.36mm，基座宽度5.08mm，整体装配高度8.89mm，安装时PCB端对应的通孔直径建议设计为0.8mm-0.9mm，焊盘直径不小于1.5mm，既能保证插针顺利穿过板件，也能给焊锡留存足够的附着空间，提升焊接后的连接强度。在实际设备应用中，这类排针常被用在需要频繁拆装调试的板卡连接位置，比如工控设备里的IO扩展板与主控板的连接、测试治具上的信号引出接口、消费电子内部的功能模块互联，相比贴片式排针，直插结构的焊接附着力更强，能承受更大的插拔力，不容易在多次插拔后出现端子脱落的问题。设计建模过程中，需要重点关注端子与塑胶基座的配合过盈量，过盈量太小会导致端子在插拔过程中出现退针，过盈量太大则会导致注塑装配时基座被撑裂，同时要注意插针顶端的导向倒角设计，倒角角度控制在30度-45度之间，既能在对接时起到导向作用，也不会因为倒角过大导致插针有效接触长度不足。另外基座两端的定位柱设计也需要匹配PCB上的对应定位孔，装配时先通过定位柱完成排针与板件的预固定，再过波峰焊，能有效避免焊接过程中排针出现偏移浮高的问题，保证所有针脚的焊接一致性。
