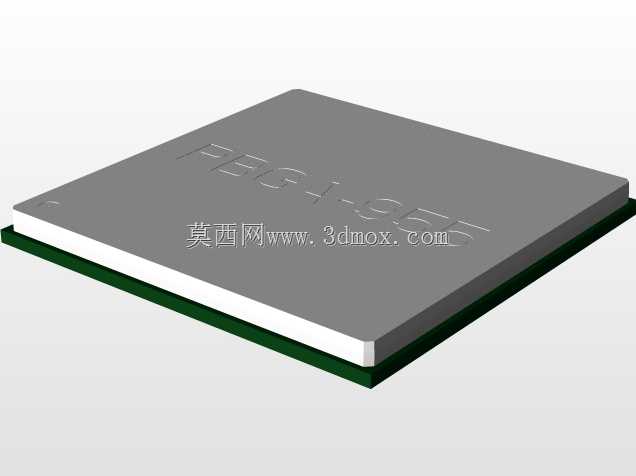

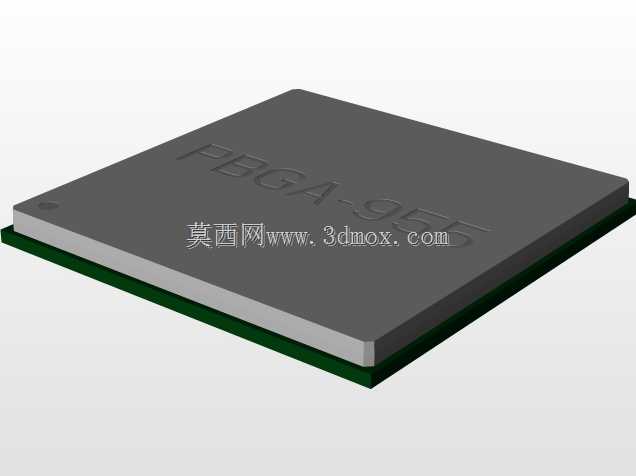

PBGA955表贴封装芯片三维结构

在消费电子、工业控制板卡、通讯设备主板的PCB布局布线工作中，BGA封装芯片的三维占位模型是结构干涉检查、焊盘设计匹配、散热空间预留的核心参考依据，这款PBGA955表贴元件的三维结构，完全按照实际量产器件的物理尺寸构建，可直接导入各类EDA结构协同设计流程，为硬件结构工程师提供精准的空间参考。从实际应用场景来看，这类955球PBGA器件多用于高性能主控、FPGA、大容量存储颗粒的封装载体，在板卡装配环节，表贴回流焊的工艺要求决定了器件本体与周边电容、电阻、结构屏蔽罩的间隙必须控制在合理范围，若没有精准的三维模型做干涉校验，很容易出现贴装时器件碰撞、屏蔽罩无法扣合、散热片安装间隙不足等量产问题。该模型还原了PBGA器件的典型层叠结构：顶部硬质塑封本体表面印有器件标识，侧面可见塑封层与底部基板的分层边界，底部绿色阻焊层覆盖的基板下方是1mm间距的锡球阵列，整体外形为33mm见方的正方形，本体厚度符合常规塑封BGA的尺寸规范，所有安装边界的尺寸公差都按照实际器件的 datasheet 标称值做了约束，能完全匹配PCB设计中的封装库尺寸。设计这类电子元件三维模型时，核心思路不是追求外观的极致渲染效果，而是要保证所有装配相关的关键尺寸零偏差：锡球的直径、球心距、塑封本体的拔模斜度、基板边缘的突出量，这些参数直接影响SMT贴装时的吸嘴取料定位、回流焊时的锡球熔融共面性检查，以及后期整机装配时的空间避让。不少初级结构工程师在做板卡布局时，往往只关注器件的平面占位，忽略了器件的高度差、侧面斜度带来的隐性干涉，比如相邻高器件的边角在装配时刮蹭BGA本体，或者散热片安装时压到周边贴片元件，这类问题在试产阶段一旦出现，改板带来的周期和成本损耗极高，而精准的元件三维模型能在设计阶段就把这类风险完全排除。另外在做整机热仿真分析时，该模型的本体材质、热阻参数对应的结构特征也能为仿真提供准确的几何边界，塑封本体的导热系数、基板的散热路径，都需要依托准确的外形结构来划分网格，让仿真结果更贴近实际工作状态。对于手板打样阶段的工装设计来说，该模型也能用来做BGA植球治具的定位参考，治具的定位槽尺寸完全匹配器件的外形尺寸，能保证植球时每个锡球都能准确对准基板上的焊盘，避免植球偏位带来的焊接不良问题。
