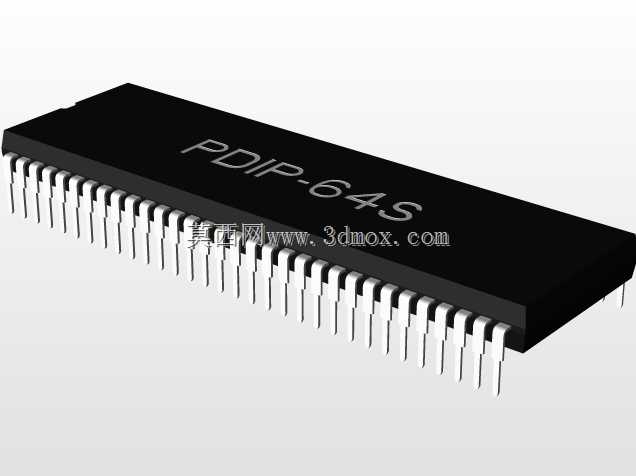

PDIP64S直插双列封装芯片三维结构

在工业控制板卡、老式家电主控板、教学实验电路装置的PCB设计环节，直插式双列封装芯片的三维结构建模，是完成板件布局干涉校验、焊接工装设计、整机装配模拟的核心参考要素，这款PDIP64S封装的直插芯片，是64引脚塑封双列直插器件的典型结构，建模时完全还原了量产器件的真实物理边界，能直接导入各类PCB结构设计场景完成装配验证。

从实际工程应用场景来看，这类64引脚直插封装芯片常出现在对焊接工艺要求较低、便于后期手工维修更换的电路场景中，比如高校电子实验室的实训装置、中小批量生产的工业控制模块、老式民用家电的主控板卡上，相较于表贴封装器件，直插结构的引脚贯穿PCB板焊接，抗机械振动能力更强，在存在一定振动工况的工业现场设备中，这类封装的器件能降低引脚脱焊的失效概率。做整机结构设计时，需要提前确认芯片的安装高度、引脚排布间距，避免芯片本体和周边的散热片、接插件、结构加强筋产生干涉，这也是精准三维模型存在的核心价值——不用等实物样品到场，就能在设计阶段完成全部布局校验，缩短样机迭代周期。

这款封装的外形尺寸经过实际测绘还原，本体长度17mm、宽度4.05mm，整体安装高度匹配常规直插器件的焊接后高度，引脚节距为1.778mm，两列引脚之间的跨距为19.05mm，整排引脚的总排布长度为58.68mm，建模时每一根引脚的弯折角度、伸出本体的长度、引脚末端的锥度都做了还原，能真实模拟引脚插入PCB焊盘后的状态，在做焊接工装设计时，可以直接参照模型的引脚位置做定位治具的开孔，避免工装开孔位置偏差导致的引脚弯折、器件插装不到位问题。

设计思路上完全遵循实际器件的成型工艺，塑封本体的边角做了符合注塑工艺要求的微小倒角，没有出现直角锐边这类不符合量产实际的结构，引脚的弯折半径参考了半导体封装行业的通用规范，既保证引脚有足够的插拔强度，又避免弯折半径过小导致的引脚断裂隐患。在做板卡堆叠设计时，还可以参照这个模型的本体高度，预留上下层板卡之间的安全间隙，避免装配时芯片本体顶到上层板卡的布线或者元器件，对于需要做透明外壳演示的教学装置，精准的芯片模型也能让整体装配效果更贴近真实产品状态，不会出现元器件比例失调、位置错位的问题。

在做设备维护模拟的场景中，这个模型也能用来模拟芯片的插拔更换过程，确认芯片周边预留的操作空间是否足够手工插拔、是否会被周边的大容量电容、接线端子挡住操作路径，提前优化板件布局，降低后期现场维护的操作难度。
