TO126-4直插四引脚电子封装结构

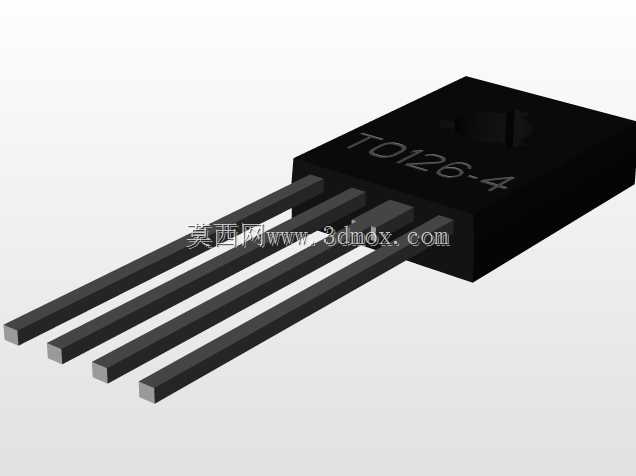

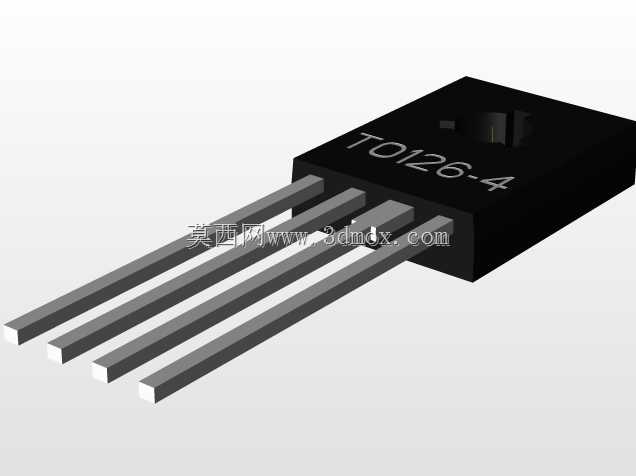

在电路板插件装配、功率驱动模块开发、电源适配器电路设计、小家电控制板生产等场景中，TO-126封装的直插式半导体器件是极为常见的板载功率元件，这类封装的三维结构建模精度，直接影响PCB布局阶段的干涉检查、插件工装的定位设计、波峰焊治具的开孔匹配度，是电子结构设计人员经常需要调用的标准封装模型。本次建模的四引脚TO126封装结构，引脚节距设定为2mm，整体外形长度2.7mm、宽度13.8mm，高度方向严格遵循行业通用封装尺寸规范，建模过程中特意还原了塑封本体表面的标识刻印区域、引脚根部的塑封包裹过渡段、引脚末端的切边倒角细节，避免常规简化模型在装配仿真时出现引脚与焊盘对位偏差、本体与周边元件干涉的问题。从设计思路来看，这类封装模型的核心是保证安装边界的准确性：塑封本体的底部平面到引脚弯折处的高度差，直接决定元件插装后本体与PCB板面的间隙，若间隙预留不足，波峰焊时易出现塑封本体被高温烤伤、引脚焊锡爬锡过高的问题；引脚的截面尺寸、伸出长度严格匹配量产器件的实际参数，能够直接用于自动插件机的吸嘴定位、夹爪行程校核，不需要设计人员二次核对尺寸调整模型。在实际工程应用中，这类封装多用于小功率三极管、三端稳压器、低压MOS管、可控硅等半导体器件的承载，四引脚的设计相比常规三引脚TO126多了一个检测引脚或者散热辅助引脚，部分型号会将第四脚与散热片连通，建模时特意区分了引脚的排布顺序，避免引脚编号错位导致电路仿真时的引脚映射错误。塑封本体的侧面拔模斜度、顶部的注塑浇口痕迹也做了写实还原，在做产品整机的透明外壳展示、内部结构爆炸图渲染时，不需要额外做细节修饰就能达到接近实物的展示效果。对于做电源类产品结构设计的工程师来说，这类封装模型还可以用来校核散热片的安装空间：TO126封装的器件通常会在塑封本体背面贴合小型铝散热片，模型的本体背面平面度、安装孔位（若有）的位置精度，能够直接验证散热片装配后是否会与周边的电解电容、接插件、功率电阻产生空间冲突，减少打样阶段的结构修改次数。引脚的弯折角度严格按照量产插件的成型角度制作，在做PCB的3D布局检查时，能够直观看到引脚穿过焊盘后的伸出长度，判断是否会与PCB背面的表贴元件、走线、结构加强筋产生干涉，尤其是在薄型电源、紧凑型控制板的设计中，背面空间极为有限，引脚伸出长度的仿真校核能够避免量产时出现元件顶壳、焊盘短路的问题。
