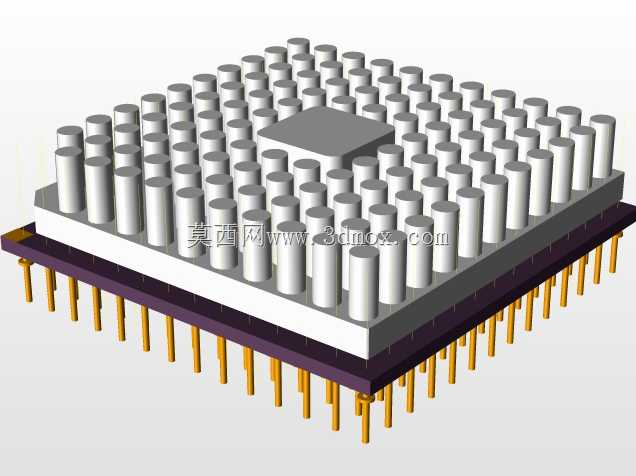

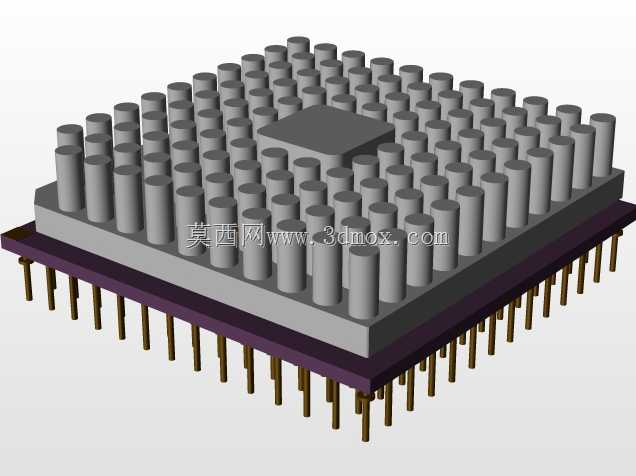

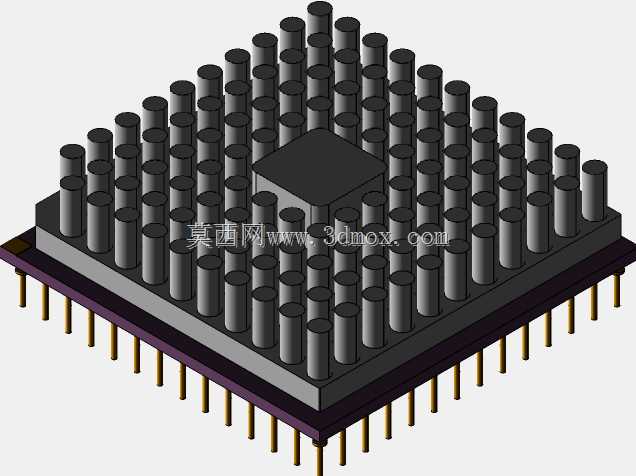

在工业控制板卡、老式通讯设备主板、测试治具的结构设计环节,这类带散热结构的插装式PPGA封装芯片是经常需要匹配安装空间、做结构避让的核心元器件,很多刚接触硬件结构设计的工程师容易忽略引脚阵列的排布公差、散热片的突出高度,导致打样后板卡安装时出现干涉、插装不到位的问题。这款封装的引脚采用132根圆柱状插脚设计,引脚间距为标准2.54mm,适配市面通用的通孔焊盘规格,不需要定制特殊孔径的PCB焊盘,能直接匹配常规波峰焊的生产工艺要求,引脚伸出封装本体底部的长度经过标准化设计,既保证插装后焊盘吃锡深度符合可靠性要求,也不会因为引脚过长导致板卡背面和安装壳体出现刮蹭。封装本体上方集成的方形散热片直接和芯片核心导热面接触,不需要额外加装导热垫就能满足常规工况下的散热需求,散热片的平面度控制在合理公差范围内,不会因为表面翘曲导致核心热量无法均匀导出,在密闭式工控机壳体内的自然对流环境下,能保证芯片长时间满负载运行时核心温度维持在额定工作区间内。做结构建模时需要注意,这款封装的整体长宽尺寸均为35.56mm,散热片的顶面比引脚根部高出的尺寸要提前纳入板卡层叠的高度计算中,尤其是多板卡平行安装的机架式设备里,相邻板卡之间的预留间隙必须覆盖这个高度差,避免板卡组装时散热片顶到上层板卡的背面走线。引脚阵列采用规整的矩阵排布,最外侧引脚距离封装本体边缘的距离留足了安全间隙,布线时不需要特意给内侧引脚做特殊的走线避让,焊盘环宽按照常规通孔器件的规范设置即可,不需要额外加大焊盘尺寸来弥补安装公差。另外插装式的设计相比贴片封装的同规格芯片,在抗振动性能上更有优势,适合用在轨道交通、户外工业设备这类存在持续振动的应用场景,不需要额外做点胶加固就能满足振动工况下的连接可靠性,建模时可以直接把引脚和封装本体的装配关系做成固定约束,不需要模拟引脚的形变余量,因为实际生产中引脚的刚性足够支撑插装过程的压力,不会出现批量歪脚的问题。做整机热仿真的时候,散热片的表面积参数可以直接按照模型的实测值导入,不需要额外简化散热片的结构,因为这款散热片没有做复杂的鳍片设计,是实心方形结构,热阻参数稳定,仿真结果和实际温升的偏差能控制在可接受范围内,能减少后期样机测试的热设计整改工作量。
- 上一篇:PDIP32直插式双列集成电路封装结构
- 下一篇:单排直插THT排针连接器结构设计
- 全部评论(0)
- 模板大小: 10.04 MB
- 售价:5金币
- 下载次数: 17
- 系统要求: VRML / WRL,STEP / IGES,STEP / IGES,PTC Creo Elements
- 软件分类: 通用机械零部件
