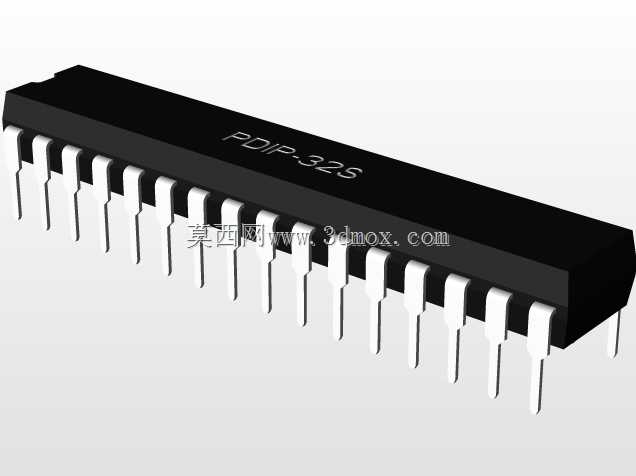

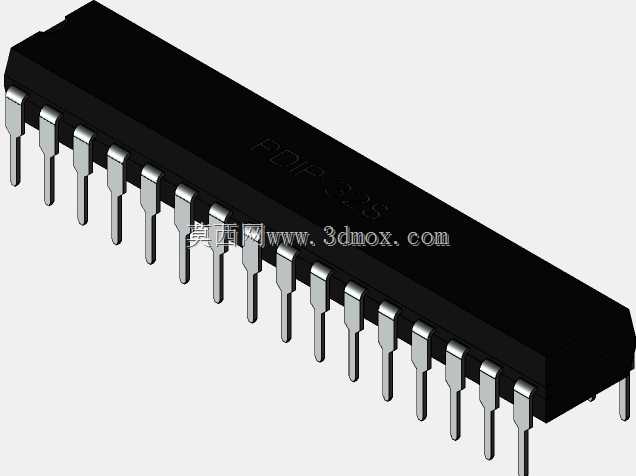

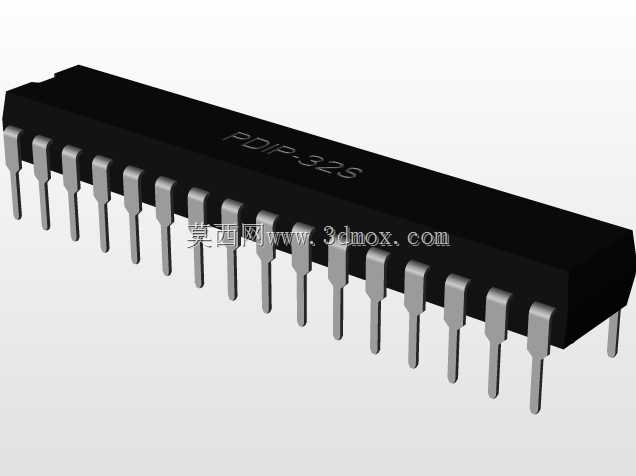

PDIP32直插式双列集成电路封装结构

在消费电子、工业控制板卡、老式家电主控板的通孔插装工艺产线上，这类32引脚双列直插封装的集成电路是十分常见的板载元器件，和表面贴装类封装不同，它的引脚贯穿PCB板的金属化过孔，在波峰焊工序中能形成更牢固的焊点连接，抗机械振动能力远优于同引脚数的SOP类贴片封装，在工况振动较强的工业控制设备、车载老式电控模块中应用十分广泛。做PCB布局的时候，首先要卡死它的安装边界：本体宽度6.4mm，引脚列间距7.62mm，整排引脚总长度方向的节距累加后总长度为40.64mm，引脚本身宽度适配2.54mm标准网格的焊盘孔径，本体离板高度4.31mm，布局时要注意在本体下方预留足够的丝印空间，同时避开板上其他高度超过3mm的贴片元件，防止插件安装时出现干涉。建模的时候要先还原封装的核心结构：黑色环氧塑封本体的边角要做微小的脱模倒角，不能做成尖锐直角，符合实际塑封工艺的成型特征；引脚部分要还原冲压成型后的弯折弧度，引脚末端的焊脚段要保持平行，和塑封本体的侧面保持固定间距，不能出现引脚歪斜的建模误差，否则导入PCB装配校验的时候会出现引脚和焊盘对位偏差的问题。这类封装的引脚一共32个，两侧各16个均匀排布，建模时要注意引脚1的定位标识——塑封本体一端的半圆缺口要和引脚排布对应，缺口左侧下方的第一个引脚为1脚，依次沿逆时针方向排序，这个定位特征是PCB设计时引脚映射的核心参考，建模时不能遗漏或者做反方向，否则会导致后续硬件设计时引脚定义完全错位。实际选型应用中，这类封装的芯片不需要专用的贴片机吸嘴，手工焊接、返修的难度极低，小批量打样或者教学实验板上经常选用，对应的IC插座也完全适配这个尺寸参数，做结构设计时如果考虑芯片可更换需求，还要在本体上方预留至少10mm的插拔空间，方便后期维修时直接拔插芯片，不需要拆焊。建模时还要注意塑封本体表面的标识区域做轻微的凹陷处理，还原实际芯片表面激光印字的区域特征，引脚表面做哑光镀锡的质感区分，和黑色塑封本体形成明确的材质差异，装配干涉检查时要重点校验引脚和PCB焊盘的同轴度，以及本体和周边接插件、电容、散热片的间距，避免生产组装时出现装不上的问题。
