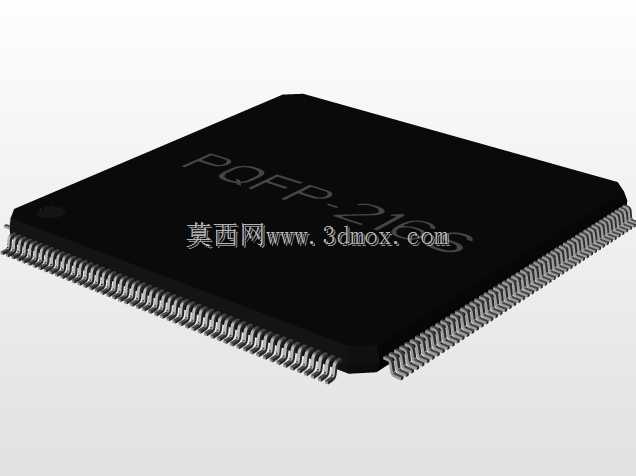

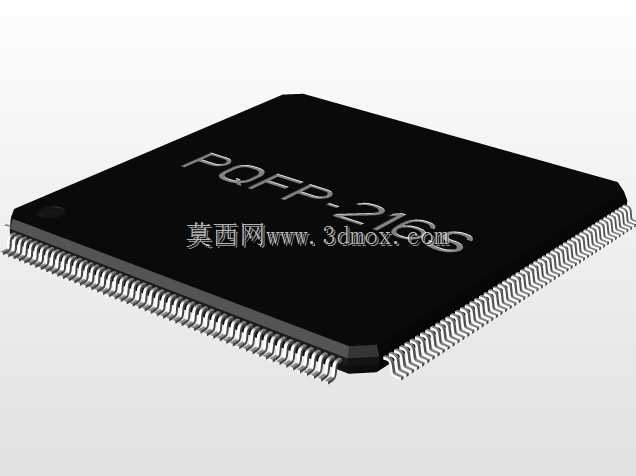

PQFP216引脚扁平封装SMD芯片三维结构

在消费电子、工业控制板卡、通讯终端设备的PCB布局布线环节，这类PQFP216引脚的扁平封装SMD芯片是高密度集成电路的常用封装选型，做板级结构设计时，精准的三维模型能直接规避后期贴片干涉、焊盘对位偏差、结构件避让不足的问题，很多刚接触硬件结构协同设计的工程师，容易忽略封装本体的高度公差、引脚共面度带来的装配影响，靠二维封装库做布局往往到打样阶段才发现芯片和周边屏蔽罩、散热片存在空间冲突。这款封装的本体尺寸为24mm×24mm见方，引脚间距设定为0.4mm，属于细间距高密度贴片封装范畴，216个引脚沿本体四个侧边均匀排布，引脚采用翼形弯折结构，这种结构的设计初衷是兼顾SMT回流焊的爬锡效果和后期维修拆焊的便利性，相比BGA类底部引脚封装，PQFP的引脚可视性更好，焊接后的外观检测难度更低，但对引脚共面度的要求更高，建模时特意还原了引脚的弯折弧度和末端的细微倒角，和实际量产的封装引脚形态保持一致，避免导出到PCB软件做干涉检查时出现误判。做这类封装模型的时候，没有刻意做外观上的美化处理，重点还原了安装边界的所有细节：本体底部的中心散热焊盘区域尺寸、引脚伸出本体的长度、引脚根部和本体塑封层的衔接台阶，这些细节都是结构设计时需要重点核对的安装边界，比如在做板上散热设计时，中心焊盘的尺寸直接决定了过孔阵列的排布范围，引脚伸出长度则决定了焊盘外延的长度，要是模型尺寸有偏差，很容易出现钢网开孔和引脚不匹配的问题，导致焊接时出现连锡、虚焊缺陷。在实际的设备应用场景里，这类封装的芯片常被用在主控电路、逻辑转换电路、接口驱动电路上，从手持便携设备到工业控制柜内的控制板都有广泛应用，做整机结构设计时，芯片上方的避让空间需要结合塑封本体的最大高度来预留，要是板卡需要做三防涂覆，还要预留涂覆层的厚度空间，模型里把塑封本体表面的丝印标识区域也做了还原，方便做整机装配可视化的时候，能快速识别芯片的安装方向，避免生产时出现芯片贴装反向的问题。很多工程师在做板级3D布局时，随便找个尺寸近似的方块代替芯片封装，等到做整机装配的时候才发现，芯片边角和旁边的接插件、固定柱存在干涉，不得不重新调整PCB布局，耽误项目进度，精准的封装三维模型能在设计阶段就把这些空间冲突排查出来，减少不必要的打样迭代次数。
