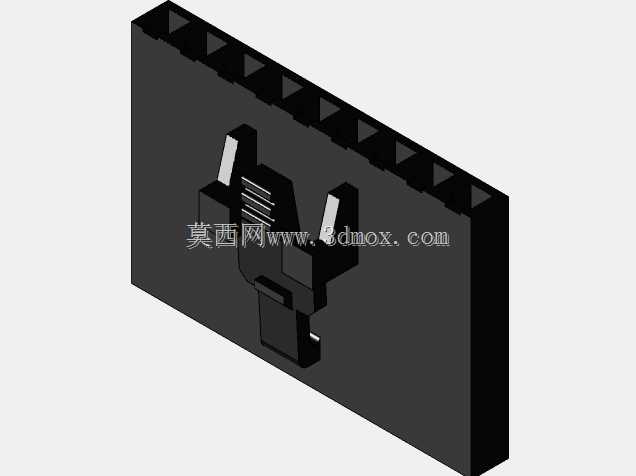

9针2.54mm节距连接器外壳结构设计

这款连接器外壳主要面向板端线端信号连接场景，常见于工业控制板卡、小型传感设备、消费类电子内部的排线转接部位，作用是为内部插针提供绝缘防护与定位支撑，避免插针受外力弯折、积尘短路，同时为对接端提供精准的导向限位，保障多针同步对接时的对位精度，不会出现单针偏移、弯针的故障。从结构设计来看，外壳采用单侧带定位卡扣的结构，背部设置等距排布的插针让位槽，槽位间距严格匹配2.54mm标准排针节距，安装时可直接卡入PCB板对应的焊针位置，卡扣结构可在对接完成后与公端外壳形成锁止，避免设备运行过程中受振动影响出现接插件松脱、信号中断的问题。外壳的整体外形尺寸控制严格，总长22.86mm、总宽5.55mm、总高15.24mm，安装边界清晰，在PCB布局时可直接按照该尺寸预留安装空间，无需额外预留过多避让位，能有效提升板上空间利用率，尤其适合高密度布线的小型控制板使用。设计过程中优先考虑了注塑成型的工艺可行性，外壳壁厚保持均匀，无突兀的厚薄差，避免注塑过程中出现缩痕、缺胶问题，插针槽位的拔模角度设置合理，既保证插针装入后的夹持力，又不会出现插针压入时外壳撑裂的情况。对接端的导向槽做了微小的倒角处理，公端插入时可通过倒角自动导正，即使对接时存在微小的位置偏差，也能顺利滑入对位，降低现场装配的对位难度，提升组装效率。外壳表面无多余的凸起结构，侧面平整，可满足多组连接器并排紧贴安装的使用需求，适配多通道信号并排传输的布线场景，在小型PLC扩展模块、嵌入式采集板、工控传感转接模块中都能适配使用。结构上还预留了插针的防呆限位，反向插入时会被结构挡住无法装配，从根源上避免装反导致的线路接反、器件烧毁问题，不需要额外在板上印刷防呆标识，也能降低装配出错概率。
