工业仪表用KTek液位检测开关结构

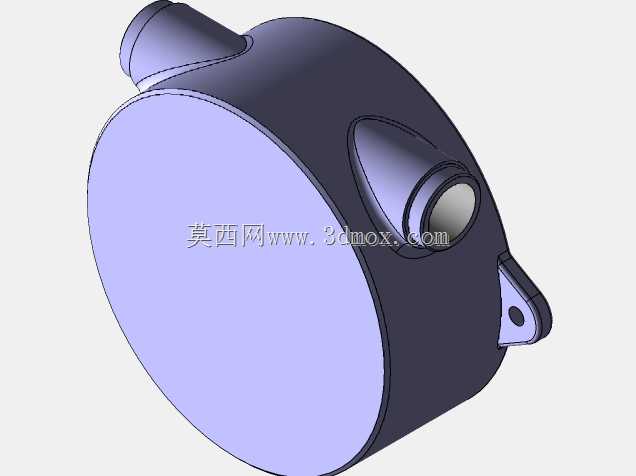

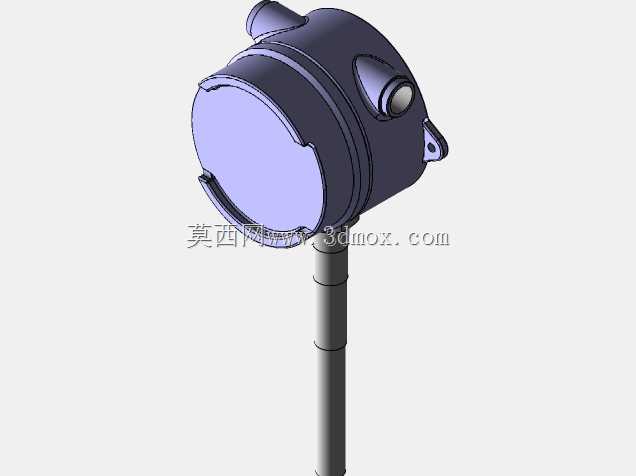

在化工、水处理、食品加工等涉及流体存储与输送的工业场景中，罐体、储槽的液位边界检测是过程控制里不可或缺的环节，这款液位检测开关正是为这类工况设计的点位检测部件。不同于连续式液位测量装置，它的核心作用是在液位抵达预设高位或低位时触发开关信号，联动进料泵、出料阀的启停，或是触发高低位报警，避免出现溢罐、抽空等生产事故。从结构设计来看，主体采用圆形压铸壳体，这种造型一方面能在同等壁厚下获得更好的结构强度，抵御工业现场常见的轻微磕碰与管线振动，另一方面圆形曲面不易积灰积水，适合在有少量喷淋、粉尘的户外或半户外安装环境使用。壳体侧面预留的两个线缆接口采用斜向出线设计，相比垂直或水平直出的接口，能减少线缆弯折应力，同时避免液体顺着线缆流进接线腔，提升接线部位的防护可靠性。壳体侧边延伸出的带孔安装耳，是专门为侧壁贴装设计的安装结构，安装时不需要额外制作复杂的安装支架，只需在罐体侧壁预设对应孔距的安装位，用螺栓穿过安装耳即可完成固定，安装耳与壳体主体的过渡处做了加厚处理，能避免长期受振动影响出现连接部位开裂的问题。设计过程中优先考虑了现场安装的容错性，安装耳的孔径预留了足够的螺栓调节余量，允许现场安装时存在少量的孔位偏差，不需要二次扩孔调整。壳体的密封面采用整圈平面贴合设计，配合密封垫可以实现稳定的腔体防护，保护内部的检测元件与接线端子不受外界潮气、腐蚀性气体的侵蚀。作为点位式液位检测部件，它不需要复杂的标定流程，安装完成后只要确认触发位置与预设液位高度匹配即可投入使用，日常维护也仅需定期清理检测端的附着物，不需要复杂的校准操作，非常适合在无人值守的远程罐区使用。在管线排布密集的安装场景里，紧凑的圆形壳体不会占用过多侧向空间，两个斜向接口可以根据现场走线方向选择进线方位，灵活适配不同的布线需求，避免线缆与周边管线、支架产生干涉。
