7针2.54mm节距连接器外壳结构设计

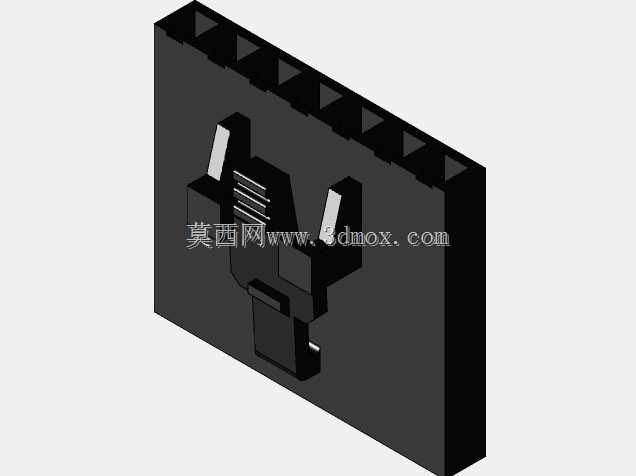

这款连接器外壳主要应用于板端线对板信号连接场景，常见于工业控制板卡、小型家电主控板、嵌入式开发模块的内部接线部位，作用是为内部插针提供绝缘防护与定位支撑，避免插针受外力弯折、相邻焊点短路，同时为对接端提供精准的导向限位，保证插拔过程中针脚对位准确，不会出现偏针、弯针问题。从结构设计来看，外壳采用整体式注塑成型思路，背部设置了连续的三角加强筋结构，沿壳体长度方向均匀排布，既可以降低塑胶件成型后的缩水变形概率，也能提升壳体整体抗弯折强度，在插拔受力时不会出现壳体开裂的情况。壳体内部预留了对应7个针位的独立隔腔，每个隔腔的尺寸与插针外径匹配，隔腔之间的挡墙厚度均匀，既可以保证相邻针脚之间的绝缘距离，也能在插针压入时起到导向作用，避免针脚偏斜。外形尺寸上，壳体整体长度17.78mm、宽度5.55mm、高度15.24mm，安装时可直接卡接在PCB板对应的焊盘位置，壳体底部设置了两个定位凸台，与PCB板上的定位孔配合，装配时不需要额外治具即可快速定位，凸台高度与PCB板厚度匹配，过波峰焊时不会出现壳体浮高的问题。对接端的插口处设置了15度的导向倒角，公端插入时可以自动导正，即使存在少量装配偏差也能顺利对接，插口内侧设置了防呆凸筋，只有匹配方向的公端才能插入，完全避免反插损坏针脚的风险。壳体侧壁设置了卡扣结构，与公端对接后可以自动锁止，常规振动工况下不会出现松脱，拆卸时只需要按压卡扣解锁部位即可顺利拔出，不需要额外工具。考虑到注塑生产的工艺性，壳体所有转角位置都做了R0.3的圆角过渡，既可以避免塑胶填充时出现尖角缺胶，也能减少使用过程中尖角划伤操作人员、刮伤导线绝缘层的问题。壁厚设计上整体保持1.2mm的均匀壁厚，仅在卡扣受力部位局部加厚到1.8mm，既保证卡扣的弹性与强度，也不会因为壁厚差异过大导致成型后出现缩痕、翘曲，尺寸精度可以稳定控制在±0.05mm范围内，满足批量生产的装配公差要求。
