3针2.54mm节距连接器外壳注塑结构件

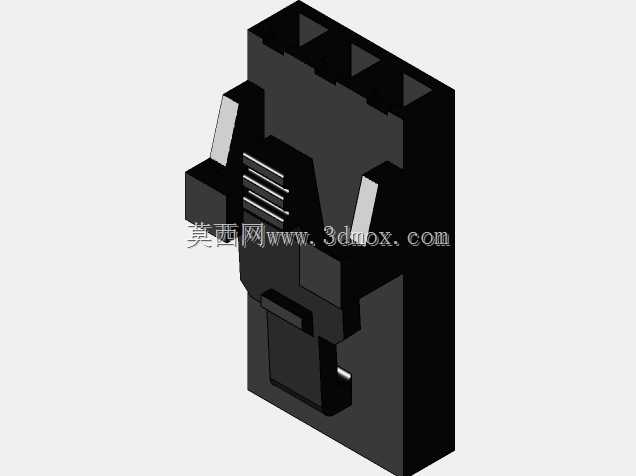

这款连接器外壳是板对线电气连接场景下的配套绝缘结构件，主要应用在工业控制板卡、小型家电主控板、传感信号传输模组的接线端，用来包裹内部导电插针，隔绝相邻针脚的电气间隙，同时提供插拔时的结构导向与锁止限位，避免接线受外力拉扯出现松脱、接触不良的问题。从结构设计来看，外壳整体采用黑色绝缘塑胶材质，主体为长方体基座，侧面设置了弹性锁扣结构，在公母端对插到位后，锁扣会卡入对接端的卡槽内，需要按压解锁才能分离，能够适配设备内部有轻微振动的安装环境，防止长期运行中接插件自行脱开。外壳内部预留了3个平行的插针安装腔，腔体内设置有定位筋条，插针压入后不会出现转动、移位的情况，相邻腔体之间的隔层厚度均匀，保证2.54mm标准节距下的绝缘耐压性能，避免针脚间出现爬电、击穿的问题。外形尺寸方面，整体长度7.62mm，宽度5.55mm，高度15.24mm，安装边界紧凑，不会占用PCB板上过多的布设空间，适配板上高密度排布接插件的设计需求。外壳前端设置了导向倒角，对接插入时可以自动修正微小的对位偏差，降低装配时的对位难度，即使是人工流水线作业也能快速完成插接，减少装配对位的时间损耗。外壳背部的进线口做了圆角过渡处理，避免线束弯折时被塑胶锐边割破绝缘层，提升接线后的长期可靠性。侧面的防滑纹路设计，方便操作人员插拔时持握发力，不会因为外壳表面光滑出现打滑的情况。在结构建模过程中，需要重点关注锁扣的弹性变形量设计，既要保证锁止时的卡持力足够，又要控制按压解锁的力度在合理区间，避免锁扣受力过大出现断裂；同时内部腔体的尺寸公差需要严格匹配插针的压入尺寸，过松会导致插针松动，过紧则会造成压装时外壳开裂。这类连接器外壳通常采用注塑工艺生产，建模时需要预留均匀的壁厚，避免注塑过程中出现缩痕、缺胶的问题，拔模角度的设置也要适配模具开模方向，保证量产时的成型良率。
