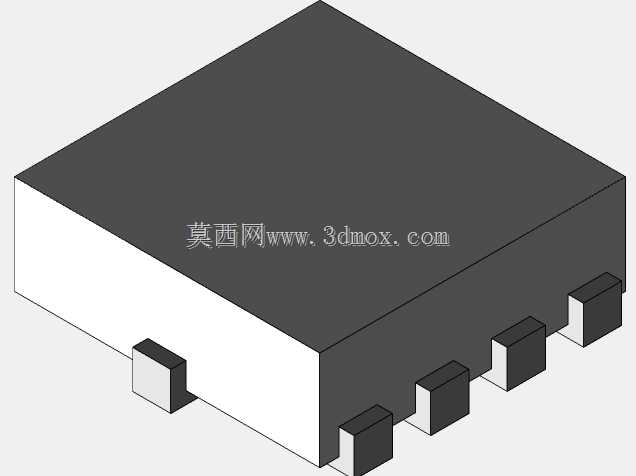

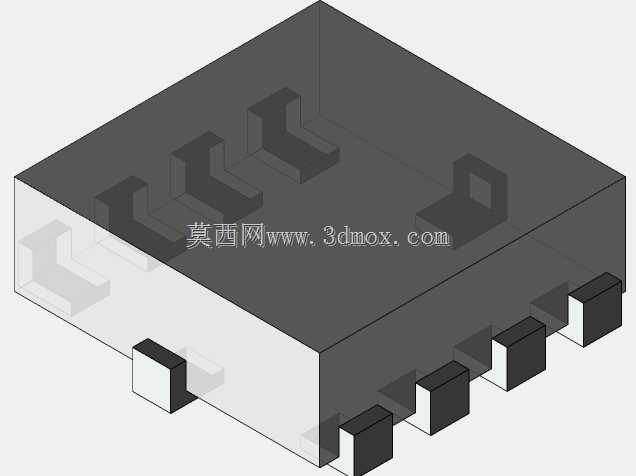

DFN10贴片SMD芯片封装三维结构

在消费电子、工业控制板卡、便携医疗设备的PCB布局设计环节，表面贴装器件的封装三维模型是结构干涉校验、焊盘钢网开制、回流焊治具设计的核心参考依据，这款DFN10封装的SMD芯片模型，完全贴合量产封装的实际尺寸边界，能帮助硬件结构工程师在设计阶段提前规避器件与周边壳体、屏蔽罩、相邻元件的空间干涉问题。不同于常规插件式元器件，DFN封装属于无引脚表面贴装类型，这款10引脚的封装采用0.5mm的引脚间距设计，整体本体尺寸控制在2mm见方，本体高度仅0.73mm，属于超薄型贴片封装，非常适合对安装空间有严苛要求的高密度PCB场景，比如TWS耳机主控板、智能穿戴设备核心板、微型传感器采集模块这类板内空间寸土寸金的产品。从设计逻辑来看，建模过程完全还原了实际封装的引脚排布特征：10个引脚分两侧对称排布在封装本体的长边两侧，引脚的金属部分突出本体侧边的尺寸严格遵循行业通用的DFN封装公差要求，本体底部的散热焊盘区域也做了等比例还原，这部分结构在实际应用中是芯片核心散热路径，建模时保留了焊盘与引脚的高度差，方便工程师在做热仿真分析时直接调用模型，不需要额外调整结构层级。实际选型应用中，这类封装的芯片多为电源管理IC、小型逻辑芯片、接口转换芯片，在做PCB布局时，工程师往往需要核对器件的安装高度是否满足壳体内部的净空要求，尤其是带金属屏蔽罩的板卡，屏蔽罩的内凹高度必须完全覆盖器件最高点，同时预留0.1mm以上的安全间隙，这款模型的本体高度、引脚厚度、突出尺寸都按照量产封装的标称公差中值建模，能直接导入PCB结构设计软件做干涉检查，不需要反复核对二维datasheet的尺寸标注。另外在SMT生产环节，钢网的开孔尺寸需要匹配引脚的实际宽度与长度，回流焊的治具定位也需要参考器件的本体外形，精准的三维模型能帮助工艺工程师提前预判贴片过程中可能出现的器件偏移、立碑风险，尤其是0.5mm间距的细引脚封装，焊盘与钢网开孔的匹配度直接影响焊接良率，通过三维模型可以直观核对引脚与焊盘的对位关系，提前优化焊盘设计。建模时也还原了封装本体的塑封材质外形特征，没有做多余的倒角或美化处理，完全匹配实际器件的注塑成型外形，避免因为模型的过度美化导致结构校验出现偏差，比如塑封本体的边角圆角半径、引脚与塑封本体的衔接位置，都按照实际量产器件的结构做了还原，能满足从产品前期设计到生产工艺筹备全流程的结构参考需求。
