PQFP52S贴片封装芯片三维结构设计

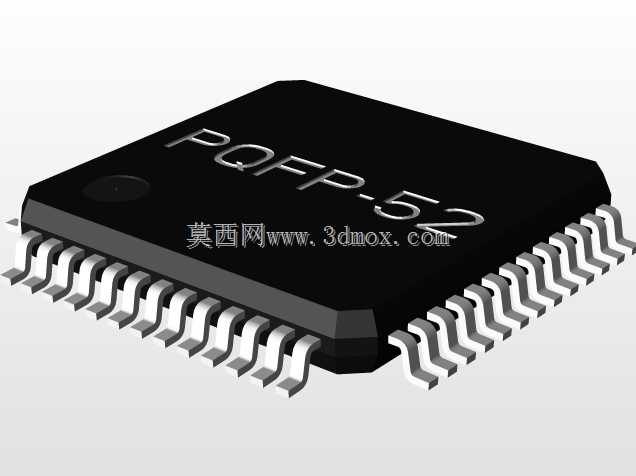

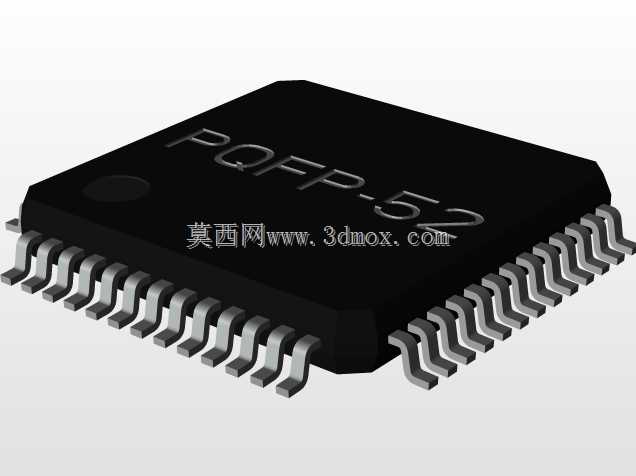

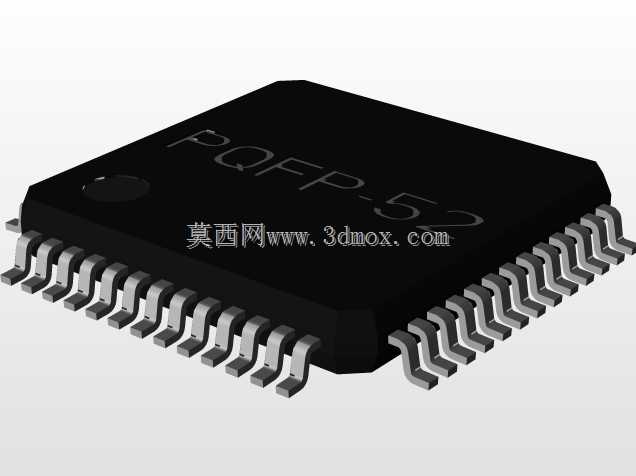

在消费电子、工业控制板卡、车载电子模块的PCB布局布线工作中，PQFP封装的贴片芯片是极为常见的表贴集成电路载体，这类封装凭借引脚分布在芯片四侧的结构特点，能在有限的板卡面积上实现较多IO引脚的引出，同时兼顾SMT回流焊的工艺适配性，是中引脚数主控芯片、接口转换芯片、逻辑器件常用的封装形式。这款PQFP52S封装的三维结构，完全按照实际量产的封装尺寸构建，本体长宽控制在10x10mm范围，引脚间距为0.65mm，四侧共引出52只鸥翼型引脚，建模过程中严格还原了引脚的弯折弧度、引脚与塑封本体的衔接位置、本体表面的标识区与定位标记，能够直接用于PCB设计阶段的结构干涉检查、板卡堆叠仿真，也可用于SMT贴装工序的吸嘴取件模拟、焊盘钢网开孔的匹配验证。

从设计思路上看，这类表贴封装的建模核心是还原真实生产中的公差边界，而非仅做外观示意：塑封本体的边角倒角、引脚根部与塑封体的溢胶区域、引脚末端的共面度偏差都在模型中做了符合行业常规工艺的还原，避免结构仿真时出现理想模型与实际器件不符的问题。在实际设备应用场景中，这类封装芯片常布置在板卡的核心功能区，周边需要预留0.8-1.2mm的工艺避让空间，满足回流焊时的热风流通需求，同时避免与周边的贴片电容、接插件等器件产生结构干涉；鸥翼型引脚的建模特意还原了引脚的厚度与弯折角度，能够帮助结构工程师在做板卡三防漆涂覆、壳体装配时，准确评估引脚与壳体、屏蔽罩之间的安全距离，防止出现装配压件、引脚短路的隐患。

不同于直插类封装，PQFP类表贴芯片的安装完全依赖焊盘与引脚的贴合，模型中引脚的共面度设置符合JEDEC相关封装标准，能够直接导入到热仿真软件中，结合引脚的金属材质属性，模拟芯片工作时的热量通过引脚向PCB焊盘传导的路径，帮助硬件工程师评估散热方案是否合理。对于三维建模从业者而言，这类标准封装的模型构建需要严格对齐行业通用的封装尺寸规范，不能随意调整引脚间距、本体长宽这类核心参数，否则会导致模型无法匹配实际PCB封装库，给后续的生产制板带来错误引导；模型中特意保留了本体表面的定位圆点标记，对应实际芯片的第一引脚位置，能够帮助装配人员快速识别芯片安装方向，避免反向贴装的工艺问题。
