12针1.27mm节距微匹配SMD连接器

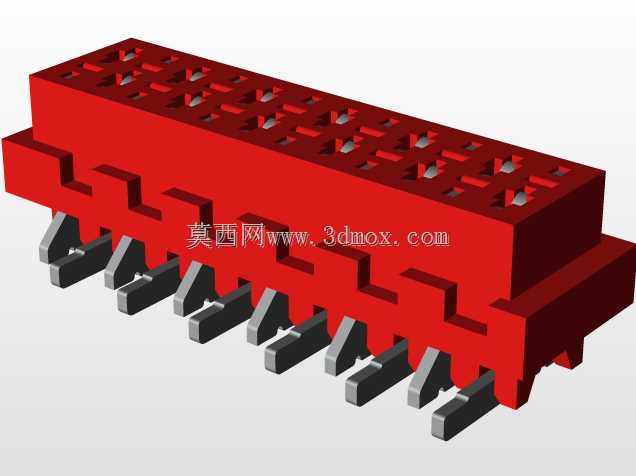

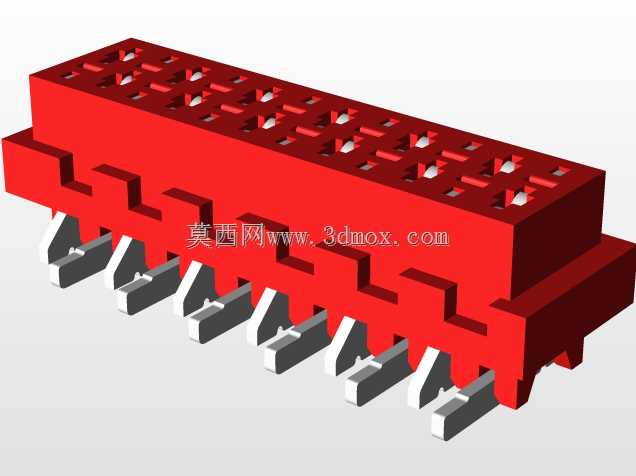

这款微匹配贴片连接器主要应用在高密度板对板、线对板信号传输场景，常见于工业控制板卡、小型通讯设备、嵌入式智能硬件的内部电路连接环节，承担低压差分信号、普通控制信号的稳定传输作用，适合安装空间局促、对连接可靠性有一定要求的PCB组装场景。从设计维度来看，该连接器采用1.27mm标准节距排布，整体外形长度控制在17.2mm，宽度5mm，安装后总高度为5.25mm，属于低矮型贴片元件，在做PCB布局时，需要在焊盘周边预留至少0.8mm的工艺避让空间，满足SMT回流焊的贴片操作要求，同时要注意引脚共面度公差控制在0.1mm以内，避免批量生产时出现虚焊、立碑等工艺缺陷。产品主体采用高温绝缘工程塑料注塑成型，红色绝缘基座既可以在生产环节做视觉区分，也能耐受SMT制程中的高温环境，不会出现基座变形、引脚移位的问题；接触端子采用铜合金基材镀锡处理，既保证了接触电阻的稳定性，也提升了焊接附着力，端子采用弯脚贴片结构，焊接后与PCB焊盘形成可靠的机械与电气连接，抗振动性能优于同规格直插式连接器，适合有一定振动工况的便携设备、车载小型控制模块使用。在结构设计上，基座内部的端子固定槽采用过盈配合结构，端子压入后不会出现松脱、退针问题，基座侧面的定位凸台可以在SMT贴片时配合治具做精准定位，减少贴装偏移量；相邻端子之间设置有绝缘隔栏，能够避免相邻引脚之间的焊锡连桥问题，降低生产环节的返修率。选型使用时需要注意，该连接器属于微间距信号类连接器，不适合大电流传输场景，额定载流能力需要匹配端子截面积参数，布线时高速信号引脚需要做等长处理，同时要避开板上强干扰源的走线区域，保证信号传输完整性。做三维建模时，该模型还原了基座的所有卡扣、定位结构以及引脚的成型角度，导入装配环境后可以直接做PCB干涉检查、结构件避让验证，不需要额外做结构修正，能够直接用于整机结构评审、SMT钢网设计参考环节，帮助结构工程师在设计前期就确认连接器的安装空间是否充足，避免后期开模后出现装配干涉问题。
