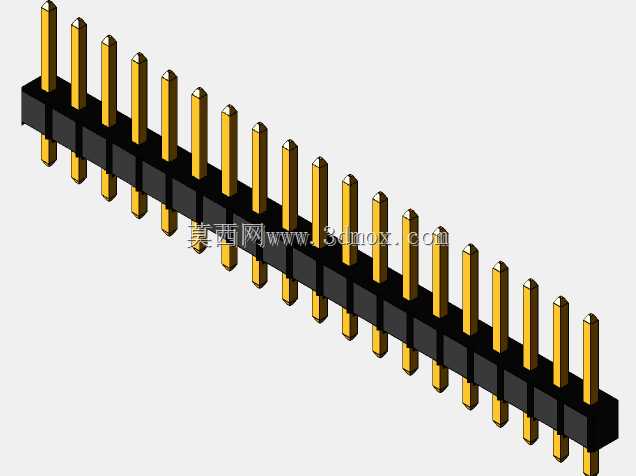

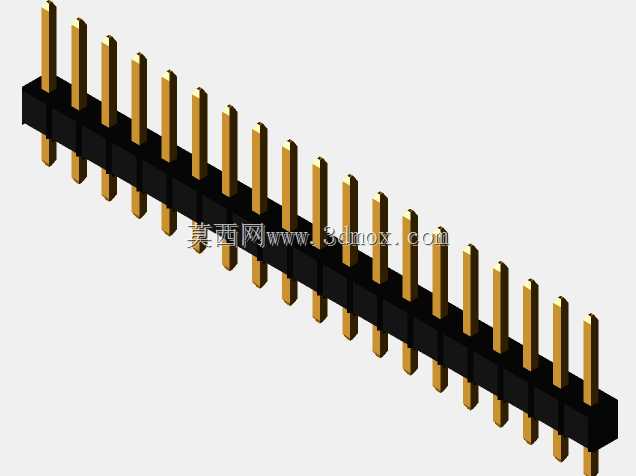

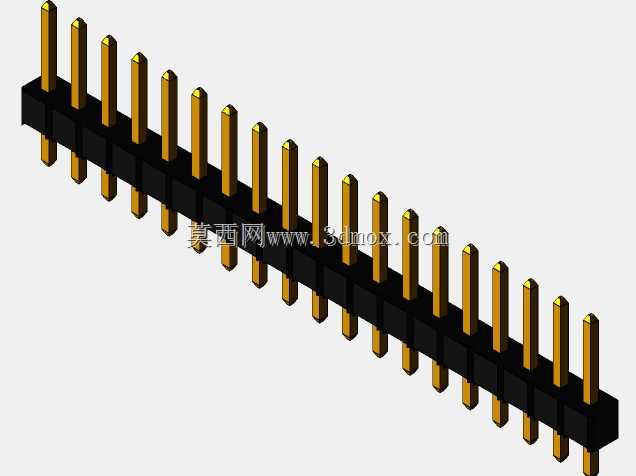

19Pin直插排针连接器结构设计

在各类电路板互联、工控板卡扩展、消费电子主板装配场景中，直插排针是应用极广的板对板、板对线连接载体，本次设计的19Pin直插排针，针对常规2.54mm标准节距的通用安装场景做了结构优化，适配绝大多数通孔焊接的PCB安装需求。从实际安装边界来看，该排针整体长度控制在48.26mm，宽度2.54mm，整体高度8.89mm，插针伸出塑胶基座的上下长度做了对称设计，既满足波峰焊时插针穿过PCB焊盘后的吃锡长度要求，也保证另一侧对接母座时的插入深度足够，不会出现接触不良、插针歪斜脱出的问题。设计过程中优先考虑了塑胶基座的定位精度，每一个插针安装孔的同轴度公差控制在0.05mm以内，避免插针压入后出现偏斜，导致整排插针无法顺利插入对应母座。插针本身采用黄铜基材做镀金处理，接触电阻控制在毫欧级，既能保证信号传输的稳定性，也具备一定的抗腐蚀能力，适配常规工业环境下的长期使用需求。塑胶基座选用耐高温的PA66材质，满足波峰焊260℃峰值温度下不变形、不软化的工艺要求，基座两侧做了微小的定位凸点，在PCB上对应位置预留匹配的定位孔即可实现装配时的快速对位，不需要人工反复调整排针位置，能有效提升SMT或者手工焊接的装配效率。从功能特性上看，单排19Pin的针数配置，刚好覆盖多数单片机IO口引出、传感器信号集中传输的通道需求，不需要额外裁剪拼接排针，减少装配工序。插针与塑胶基座的结合力做了专项验证，单针拉拔力不低于3N，避免在插拔对接过程中出现插针被带出基座的情况。在实际选型使用时，该排针可以直接匹配标准2.54mm节距的杜邦线母座、直插母座，不需要定制配套接插件，通用互换性强，不管是小批量的样机试制，还是大批量的量产装配，都能直接适配常规的生产工艺，不需要额外调整焊接治具或者装配工装。排针的塑胶基座边缘做了微小的倒角处理，避免在手工装配时刮伤操作人员手指，也能减少插针对位时蹭掉PCB焊盘上的锡膏，保证焊接良率。
