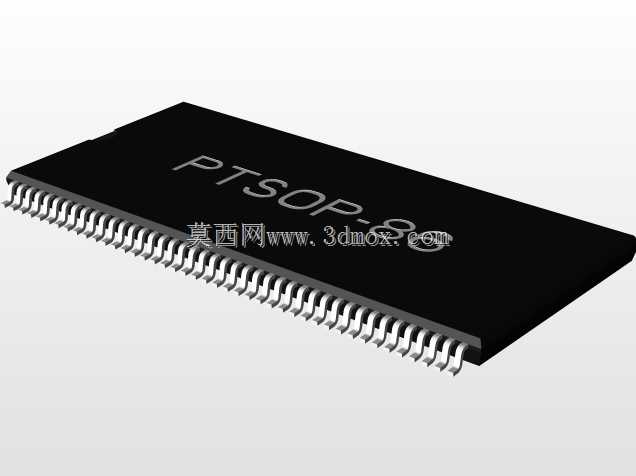

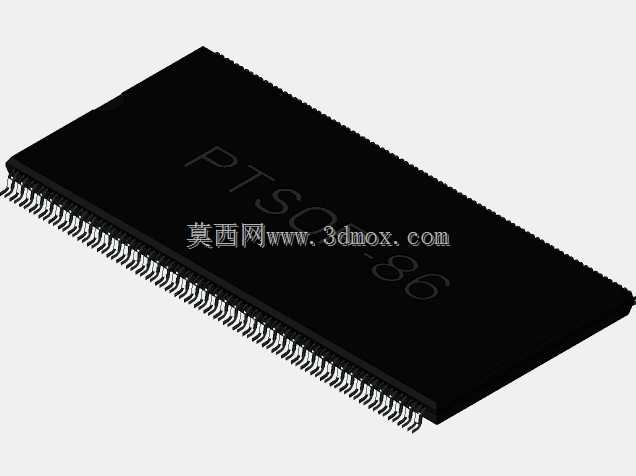

PTSOP86引脚SMD芯片封装三维结构

在消费电子、工业控制板卡、通讯终端设备的PCB设计环节，表面贴装器件的封装三维模型是结构干涉校验、焊盘设计匹配、整机装配仿真的核心参考要素，这款PTSOP-II型86引脚贴片封装的三维结构，完全贴合实际量产器件的物理特征，能为硬件结构工程师、PCB Layout工程师提供精准的空间参考。从实际应用场景来看，这类薄型小尺寸封装的存储芯片、接口扩展芯片大量应用在路由器主板、工业采集模块、嵌入式开发板、车载电子控制单元上，器件的安装空间直接决定了PCB的布局密度、外壳的内部预留间隙，甚至会影响后期SMT贴片加工的良率，因此精准的三维模型能在设计前期就规避引脚与周边器件干涉、器件高度超过外壳限位、焊盘偏移导致虚焊等常见工程问题。设计这款三维结构时，首先锚定了实际器件的安装边界：引脚节距严格控制在0.5mm，完全匹配SMT工艺的钢网开孔精度要求，器件本体长度22.22mm、宽度10.16mm，厚度方向的尺寸贴合量产薄型封装的实际公差范围，两侧引出的鸥翼型引脚做了精准的弧度还原，每一个引脚的宽度、伸出长度、引脚间距都按照JEDEC封装规范做了参数校准，不会出现模型与实际器件尺寸偏差导致的装配错位问题。从功能特性来看，这类86引脚的PTSOP封装器件，相比传统的DIP直插封装占用PCB面积缩小60%以上，薄型的本体设计也能适配轻薄型电子设备的内部空间要求，三维模型还原了器件本体的哑光黑塑封质感、引脚的金属镀层特征，在做整机外观渲染、装配工艺演示时也能达到接近实物的视觉效果。在结构设计思路上，模型没有做多余的简化处理，引脚部分的微小折弯角度、塑封本体边缘的脱模斜度都做了还原，工程师在做热仿真分析时，可以直接基于模型的本体尺寸设置塑封材料的导热参数，模拟器件满负载运行时的散热路径，也能在做三防漆喷涂、波峰焊治具设计时，精准计算治具的避让空间，避免治具压伤引脚或者遮挡焊盘。对于需要做器件库标准化搭建的企业研发部门来说，这个模型可以直接导入常用的机械设计软件，作为标准封装库的组成部分，减少工程师重复建模的时间消耗，也能统一不同项目中同类型器件的建模标准，避免不同工程师自建模型出现尺寸偏差，导致生产环节出现装配故障。
