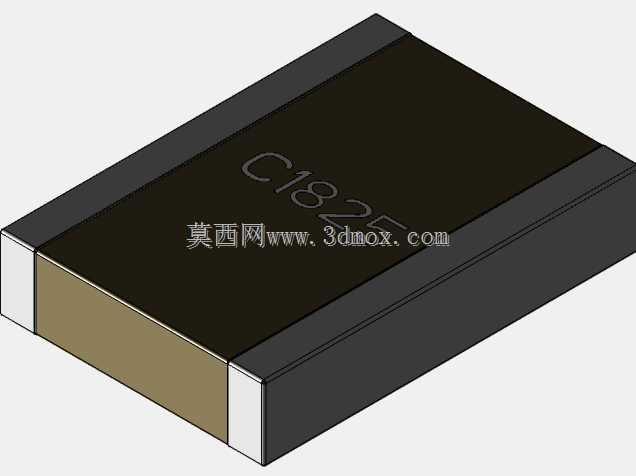

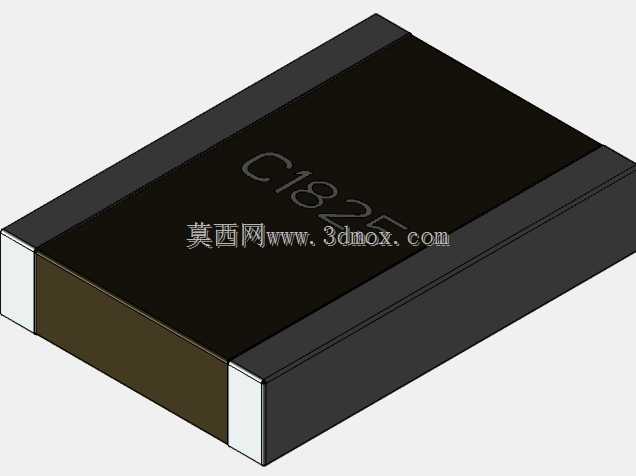

1825规格贴片MLCC电容器三维结构

在高密度PCB组装的工程实践中，贴片式多层陶瓷电容器是板级电路里用量最大的无源元件之一，小尺寸的1825封装规格常被应用在电源滤波、信号耦合、高频去耦等电路环节，不管是消费类电子主板、工业控制板卡还是车载电子模块的布局阶段，都需要精准的元件三维模型来完成干涉检查、焊盘匹配与空间预留。这款元件的外形遵循标准1825封装尺寸规范，长度4.5mm、宽度6.4mm、高度1.27mm，建模时严格还原了实体元件的边角倒角、端电极的金属镀层区域，没有做过度的简化处理，能直接导入PCB布局软件完成板级装配校验。从设计思路来看，建模过程优先保证安装边界的准确性，端电极的位置、宽度与实体元件的可焊区域完全对齐，避免在SMT贴片仿真时出现焊盘偏移、钢网开孔不匹配的问题；元件本体的表面标识也按照实物丝印逻辑做了还原，方便在整机BOM可视化核对时快速识别元件规格，不会和其他同尺寸不同容值的封装元件混淆。实际选型应用中，这类厚膜工艺制作的MLCC元件，因为采用表面贴装的安装方式，不需要在PCB上钻通孔，能大幅节省板件的布线空间，同时贴片工艺的自动化适配性更好，适合大批量回流焊生产场景。建模时特意区分了陶瓷本体与两端金属电极的外观质感，在做整机三维装配渲染、产品结构展示时，能清晰呈现不同材质的区分度，不会出现元件外观同质化的问题。对于结构工程师来说，在做板卡堆叠、外壳间距校核时，这个模型的高度尺寸精度控制在0.02mm以内，完全满足消费类电子、工业设备内部的空间校验需求，不会因为模型尺寸偏差导致后期打样时出现元件顶壳、相邻元件干涉的问题。不同于通孔类电容的立式安装结构，这款贴片元件完全平铺在PCB表面，安装后占用的垂直空间极小，适合薄型化电子设备的内部布局，在做热仿真分析时，模型的实体结构也能准确还原元件的热传导路径，帮助工程师评估板上热点分布时的元件散热影响。
