三位共阴红色数码管显示组件结构设计

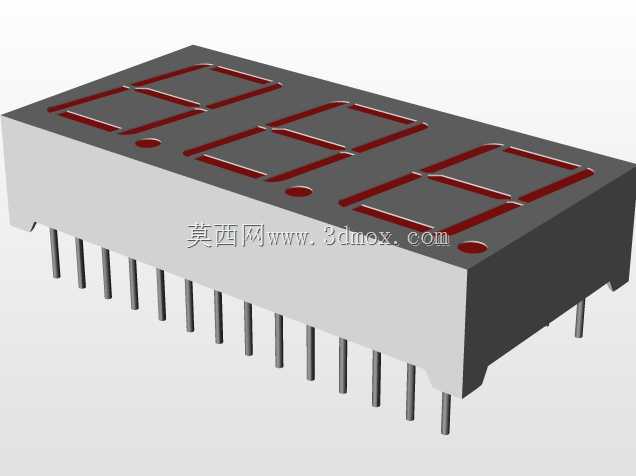

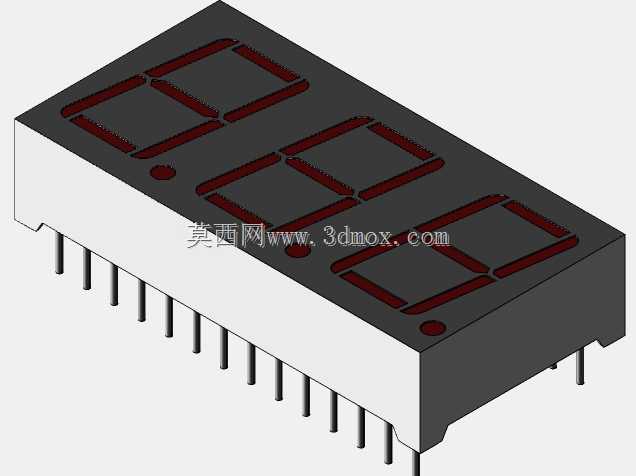

在工业控制数显面板、小型计数设备、家用电子温控装置、简易测量仪器的硬件开发环节，三位直插式LED数码管是应用频次极高的显示部件，这类部件的三维结构建模精度，会直接影响后续PCB布局、面板开孔、外壳装配的全流程设计合理性。做这类器件建模时，首先要锚定实际生产中的安装约束：引脚间距严格遵循2.54mm标准直插排距，这是为了匹配通用万能板、量产PCB的标准孔位设计，避免出现插装错位、引脚过孔不匹配的生产问题。整体外形尺寸控制在长37.6mm、宽19mm、高8.1mm的边界内，建模时要把外壳的拔模斜度、引脚的伸出长度、显示面的下沉深度都做精准还原，不能只做简化的方块示意，否则结构工程师做面板装配干涉检查时，很容易出现数码管顶面和面板视窗错位、引脚长度不足无法过波峰焊的问题。

从功能设计逻辑来看，三位数码管的每一段发光区都对应独立的引脚控制，建模时要还原每一位的小数点位置——这款器件的小数点布置在每位数码管的右下角，适配常规数值显示的读数习惯，不管是显示温度数值、计数个数、设备运行参数，都能满足小数位标注需求。外壳采用黑色阻燃塑封材质，一方面是遮挡内部引线框架的杂散光，提升红色发光段的显示对比度，另一方面是为直插引脚提供结构支撑，避免生产插装时引脚歪斜变形。建模过程中要注意显示面的红色段区域是略微下沉于黑色外壳表面的，这个细节是实际生产中为了保护发光环氧树脂层不被硬物刮花，同时减少环境光在显示面的反光，提升强光下的读数清晰度。

在实际选型适配场景中，这类三位数码管常被用在小型温控器显示当前温度、计数器显示累计产量、直流电源显示输出电压电流、小型工控模块显示运行参数。做整机结构设计时，需要依托精准的三维模型确认安装空间：比如数码管背部距离PCB板的高度要预留足够空间，避免和板上其他电解电容、接插件出现高度干涉；面板视窗的开孔尺寸要略小于数码管显示面的外轮廓，保证装配后能完全遮挡外壳边缘，不会露出内部结构缝隙；引脚的折弯半径也要在建模时预留工艺余量，避免生产时折弯过度导致引脚断裂。很多新手工程师建模时容易忽略塑封外壳底部的定位凸点，这两个小凸点是插装时卡在PCB定位孔里的结构，能防止过波峰焊时数码管出现浮高、偏移，保证所有引脚的焊接一致性，这些细节的还原度，直接决定了三维模型能不能真正支撑生产落地，而不是仅做外观展示使用。
