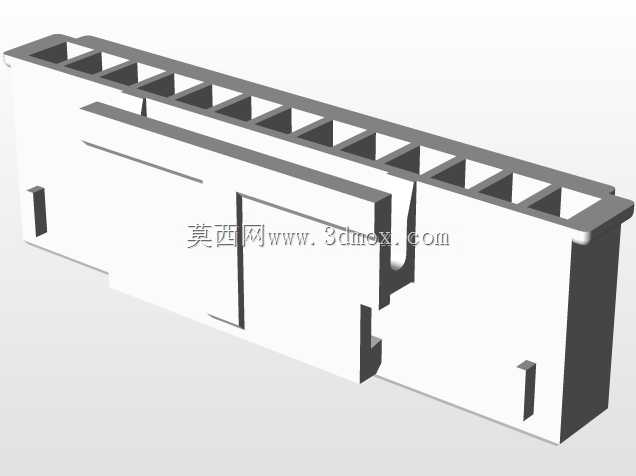

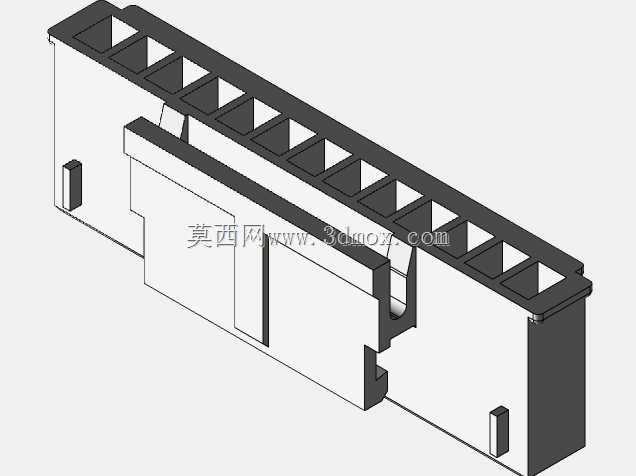

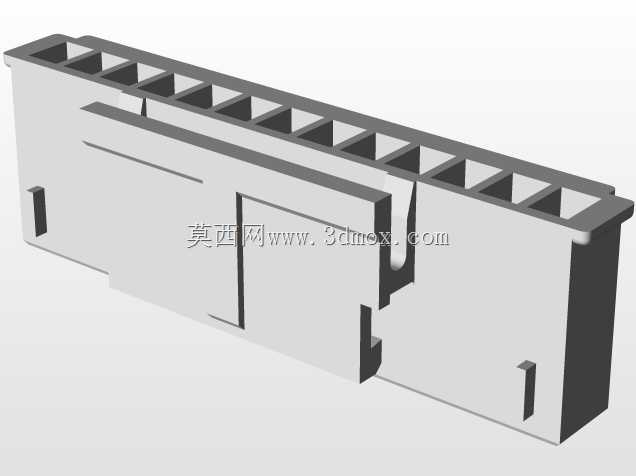

13针2.5mm螺距SMH250母接头结构

在工业控制、低压配电、小型电子设备的内部布线场景中，这类多针母接头是实现板对线、线对线快速连通的核心连接件，常被用于伺服驱动器IO端口扩展、小型传感器集线模块、工控板卡外接信号传输等场景，替代传统螺丝压接的接线方式，大幅缩减现场布线的工时，同时避免人工压接带来的虚接、线芯脱落等隐患。从结构设计来看，该接头采用13针并排排布的针位布局，2.5mm的标准螺距匹配行业通用的公端插针间距，能够直接适配同规格的板装公座，无需额外调整安装位；接头本体采用阻燃工程塑料注塑成型的壳体结构，侧壁设置的定位凸台与卡扣结构，在插接到位后可与公端形成锁止，避免设备运行过程中受振动影响出现松脱，壳体两侧的导向槽能够在插接时引导插针对准针孔，减少斜插导致的插针弯折、针孔扩松问题。外形尺寸方面，该接头整体长度34.7mm、宽度4mm、高度10.5mm，属于紧凑型的多针接插件，安装时仅需在面板或PCB板上预留对应宽度的插装空间，针脚端的焊接或压接区域预留了足够的操作空间，既可以适配波峰焊的批量生产工艺，也能满足小批量手工焊接的操作需求；阴螺纹的结构设计集中在接头的进线端，能够配合线卡实现线束的抗拉固定，当线束受外力拉扯时，拉力会直接作用在接头壳体而非内部针脚与线芯的压接点，有效提升接线部位的抗疲劳强度。设计过程中针对针孔的同心度做了专门的公差约束，每个针孔的中心位置偏差控制在0.05mm以内，保证多针同时插接时不会出现个别针位接触不良的问题，壳体的分模线设置在接头的侧下方，不会影响插接面的平面度，插接配合面的粗糙度控制在Ra1.6以下，减少插接过程中的摩擦阻力，同时提升插接后的密封防尘效果。这类接头的额定载流能力匹配24V低压信号传输的需求，单针可承载3A以内的持续电流，能够覆盖绝大多数工控信号传输、小功率供电的接线需求，在紧凑型的自动化设备内部，这类小尺寸多针接头能够大幅节省布线空间，让设备内部的走线更加规整，同时方便后期的设备维护与模块更换，无需逐根拆线接线，仅需拔插接头即可完成模块的拆装替换。
