17针2.54节距连接器外壳结构设计

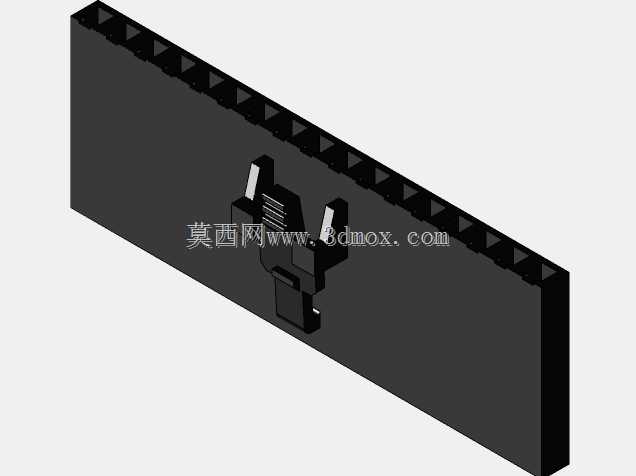

在工控板卡互联、消费电子内部接线、测试治具信号转接这类场景里，板对板、线对板的信号传输稳定性很大程度取决于连接器塑壳的定位精度与针脚防护能力，这款17针位的连接器外壳，正是针对2.54mm标准节距的排针连接需求开发的结构件。从实际装配逻辑来看，这款外壳首先要解决的是多针位插接时的对位偏差问题，17个针脚沿壳体长度方向等距排布，2.54mm的节距完全匹配通用排针排母的行业标准，不需要额外定制适配针件，能直接和市面常规2.54间距的接插件完成配接，大幅降低选型适配的成本。壳体整体外形尺寸控制在长43.18mm、宽5.55mm、高15.24mm，这个尺寸边界是经过多轮装配验证敲定的：宽度方向做窄是为了适配板卡上高密度排布的安装位，避免相邻连接器之间出现干涉；高度方向预留了足够的针脚包裹深度，既能让插针完全进入壳体完成定位，又不会因为壳体过高占用板卡上方的布线空间，在多层板堆叠的紧凑设备内部也能顺利安装。设计过程中，壳体背部的定位卡扣结构是重点考量部分，卡扣的凸起高度和倒扣角度经过反复调整，既要保证插接完成后外壳和针座之间有足够的卡持力，不会因为设备运输过程中的震动、长期使用后的线材拉扯出现松脱，又要控制插拔力在合理区间，方便产线工人手工装配，不需要借助额外工具就能完成拆装维护。壳体边缘的导向槽结构也做了针对性优化，插接时能先通过导向结构完成粗定位，再让针脚精准对准针孔，从根源上避免盲插时出现针脚弯折、错位顶坏的问题，这对于17针这类多针位连接器来说尤为重要——多针位插接只要有一个针脚错位，就可能导致整个信号回路失效，甚至烧坏板卡上的元器件。壳体的壁厚设计也兼顾了结构强度和注塑成型的工艺要求，均匀的壁厚分布能减少注塑过程中的缩水、翘曲问题，保证每个针孔的位置度公差控制在允许范围内，同时外壳本身的抗冲击强度也能满足常规工业场景的使用要求，不会因为日常的轻微磕碰出现壳体开裂、针孔移位的情况。在实际选型应用中，这款连接器外壳可以用在数据采集模块的信号接线端口、嵌入式开发板的扩展接口、工业控制设备的内部信号转接位置，能够稳定传输低压控制信号与小功率供电信号，适配常规的电子装联工艺，不管是波峰焊还是手工焊接的针座，都能和这款外壳完成可靠配接。
