双孔异形安装法兰连接座结构设计

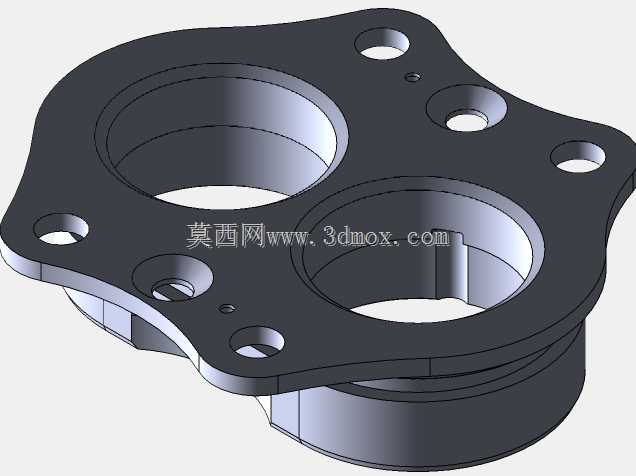

这款双孔异形法兰连接座，主要应用在需要双通路介质传输或双轴系穿设安装的工业设备场景中，常见于液压阀组集成安装位、发动机周边附件固定座、泵组进出口配对连接端这类需要同时兼顾通路导通与部件承载的位置。从结构设计逻辑来看，主体采用一体化铸钢或铝合金铣削成型的思路，两个同轴度要求较高的主通孔作为核心功能区，孔壁预留了足够的壁厚以满足承压需求，可适配对应通径的管路插接或者轴系穿装，孔内侧的台阶结构可直接卡装密封件或者轴用挡圈，省去额外加装密封座的工序，压缩装配环节的零件数量。

法兰安装面采用非对称异形轮廓设计，并非传统圆形法兰结构，这种设计是为了适配安装空间受限的设备舱内部布局，在保证安装强度的前提下尽可能削减非受力区域的材料用量，降低整体自重。沿异形法兰轮廓分布的多个大小不一的安装孔，其中大直径通孔用于穿装主固定螺栓，可匹配对应规格的内六角螺栓实现与基座的刚性连接，小直径孔分为两类，一类是定位销孔，装配时先穿入圆柱销完成法兰座的位置定位，避免螺栓锁紧时出现位置偏移，另一类是小型附件固定孔，可用于固定走线卡扣、小型传感器支架这类附属小零件，无需额外在基座上打孔攻丝。
