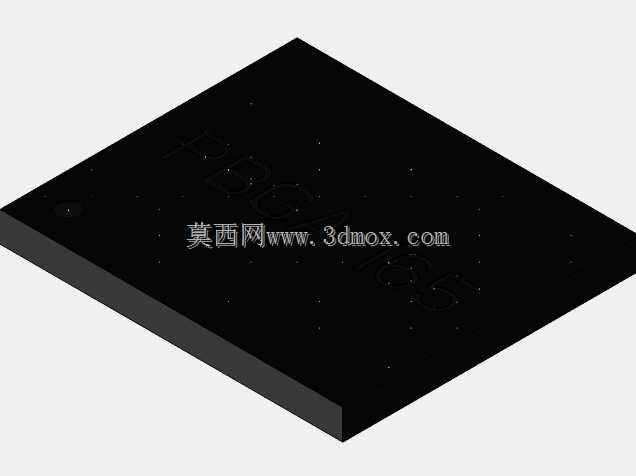

PBGA165型表面贴装芯片封装三维结构

在消费电子、工业控制板卡、通讯设备主板的PCB布局设计环节，表面贴装型BGA封装器件的占位与干涉校验，直接决定整板布线的通过率与后期SMT产线的良率。这款PBGA165封装结构的建模，核心是为硬件结构工程师提供精准的器件占位参考，避免设计阶段出现器件与周边结构件、接插件的空间冲突，同时为SMT钢网开孔、回流焊治具设计提供尺寸依据。设计过程中优先还原了封装的实际安装边界，15mm的本体长度、13mm的本体宽度完全匹配实际物料的外形公差范围，1mm的焊球螺距严格遵循JEDEC相关封装标准，焊球阵列的排布完全对应165个引脚的实际定义位置，建模时特意保留了本体边缘的定位标识缺口，方便工程师在装配校验时快速识别器件安装方向，避免反向贴装的工艺风险。不同于原理封装仅体现焊盘位置的简化处理，该三维结构完整还原了封装本体的厚度、边角倒角细节，在做整板热仿真分析时，可直接导入模型计算器件与周边散热结构的间隙，评估导热垫、散热片的安装空间是否充足。日常做板卡堆叠设计时，很多工程师容易忽略BGA器件本体高度与上层屏蔽罩、结构壳体的间隙，该模型的实体结构可直接用于间隙检查，避免后期试产时出现器件顶壳、屏蔽罩压接器件本体的问题。针对高密度布线的板卡场景，该模型的焊球位置精度控制在0.02mm以内，可直接用于检查PCB过孔与焊球的对齐度，评估塞焊工艺的可行性，同时也能为返修台的热风喷嘴选型提供尺寸参考，确认喷嘴覆盖范围是否匹配封装本体，避免返修时灼伤周边小型阻容件。建模时没有做多余的工艺细节简化，本体表面的丝印区域做了平面预留，工程师可根据实际使用的芯片型号自行添加丝印标识，满足不同项目的BOM匹配需求，在做整机跌落仿真时，该实体模型也可作为质量点加载，评估BGA焊点在冲击载荷下的应力分布，提前优化板卡固定点位置，降低后期使用过程中焊点虚焊、脱落的失效风险。
